Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 14 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

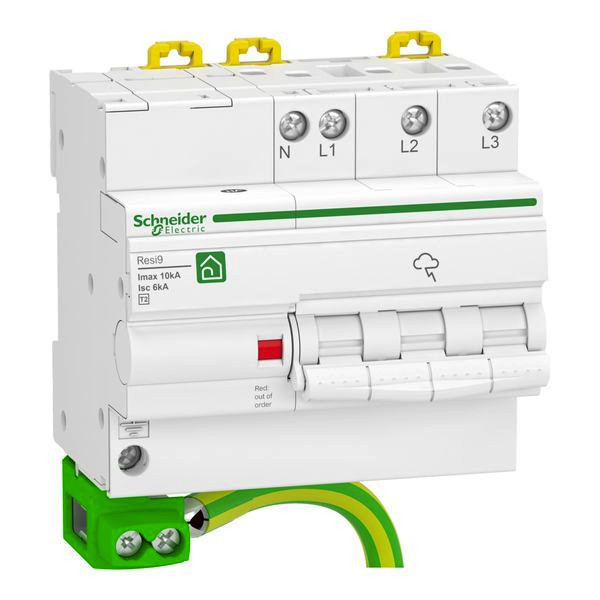

Überspannungs-Ableiter Resi9,. 3 polig + N, Typ 2, maximaler Ableitstrom 10 kA, gemäß EN 61643-11. mit integrierter Vorsicherung (Leitungsschutzschalter). Betriebsspannung (Ue) 400V AC, Spannungsschutzpegel (Up): 1500 V. Anschlusskabel für Erdklemme wird mitgeliefert (20 cm).
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 14 |
| Gewicht | 0,67 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Baugröße | 5 TE |
| Höchste Dauerspannung AC | 275 V |
| Nennableitstoßstrom (8/20) | 5 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Schutzpegel | 1.5 kV |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Ableitstoßstrom (8/20) | 10 kA |
| Kurzschlussfestigkeit (Isccr) | 6 kA |
| Kurzbeschreibung | Überspannungs-Ableiter Resi9, 3P+N, Typ 2, Imax 10 kA, mit integr. Trennschalt. |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
