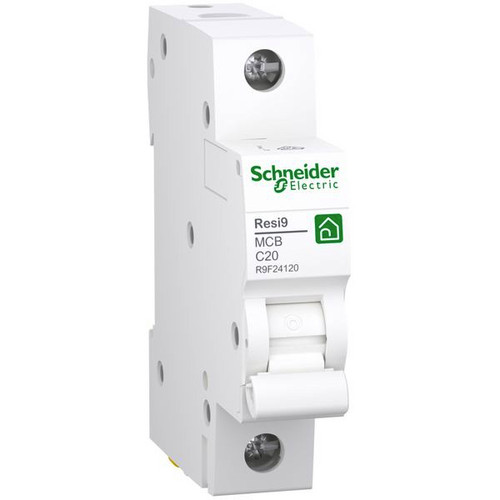

01029909 SCHNEIDER ELECTRIC R9F24120 LS Schalter Resi9 1P,20A,C 6kA
R9F24120
3606481301208
R9F24120
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leitungsschutzschalter Resi9 1P C20A Charakteristik 6kA, Nennstrom 32A, Betriebsspannung (Ue) 415V AC, Isolationsspannung (Ui) 500V AC. Öffnen und Schließen von Stromkreisen unter Last. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Zusätzlich anreihbare Hilfsmodule (optional)- Hilfsschalter zur Statusmeldung (iOF). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Lasttrennschalter iSW erfüllt folgende Normen- IEC/EN 60669-2-4.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Gewicht | 0,11 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bemessungsstrom | 20.0 A |
Bemessungsspannung | 230.0 V |
Frequenz | 50.0 - 60.0 Hz |
Auslösecharakteristik | C |
Energiebegrenzungsklasse | 3.0 |
Verschmutzungsgrad | 2.0 |
Breite in Teilungseinheiten | 1.0 |
Polzahl (gesamt) | 1.0 |
Einbautiefe | 44.0 mm |
Überspannungskategorie | 3.0 |
Bemessungsisolationsspannung Ui | 440.0 V |
Anzahl der abgesicherten Pole | 1.0 |
Anschließbarer Leiterquerschnitt eindrähtig | 1.0 - 25.0 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.0 - 16.0 mm² |
Umgebungstemperatur während des Betriebs | -25.0 - 60.0 °C |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6.0 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4.0 kV |
Kurzbeschreibung | Leitungsschutzschalter Resi9 1P, 20A, C Charakteristik, 6kA |
Verlustleistung | 2.2 W |
