02054110

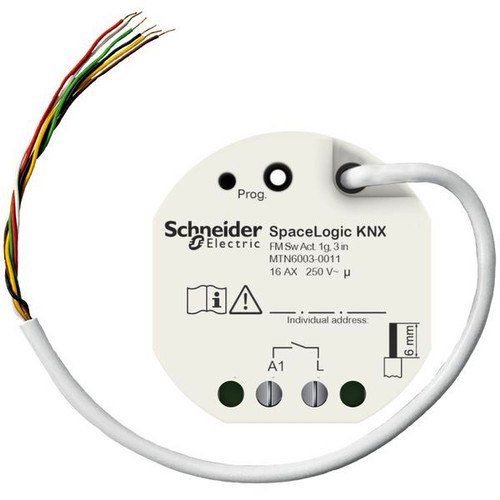

SCHNEIDER ELECTRIC MTN6003-0011 UP Schaltaktor 1fach

Schaltaktor 1fach mit drei Binäreingängen zum Einbau in eine 60er Unterputzdose. An die drei Eingänge können potenzialfreie Kontakte angeschlossen werden. Optional kann an den dritten Eingang ein NTC-Temperatursensor angeschlossen werden. Die Eingänge und der KNX werden über eine 6-adrige, ca. 30 cm lange Anschlussleitung verbunden. Die Anschlussleitung für die Eingänge kann bis auf max. 10 m verlängert werden. KNX Secure kompatibel. KNX-Software-Funktionen: Schaltaktorfunktionen: Betrieb als Öffner oder Schließer. Auswahl der Grundstellung bei Busspannungsausfall/-wiederkehr. Einschalt- und/oder Ausschaltverzögerung. Zeitschaltfunktion. Schalten. Statusrückmeldung. Sperrfunktion oder Zwangsführung. Szenenfunktion (64). Rückmeldeobjekt kann invertiert werden. Eingangsfunktionen: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber. Sperrobjekt. Verhalten bei Busspannungswiederkehr. Temperatur, Helligkeit, Farbtemperatur. Schalten: zwei Schaltobjekte pro Eingang. Befehl bei steigender/fallender Flanke (EIN, AUS, TOGGLE, keine Reaktion). Dimmen: Einflächiger und zweiflächiger Betrieb. Zeit zwischen Dimmen und Schalten und Dimmschrittwerte. Telegrammwiederholung und Stopp-Telegramm senden. Jalousie: Befehl bei steigender Flanke (keine, AUF, AB, TOGGLE), Bedienkonzept (Step - Move - Step oder Move - Step). Zeit zwischen kurzer und langer Betätigung. Lamellenverstellzeit. ertgeber- und Lichtszenen-Eingang: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert an Flanke. Wertverstellung über langen Tastendruck für Wertgeber. Lichtszenennebenstelle mit Speicherfunktion. Logik-Modul: Verknüpfung, Wandler, Sperrelement, Komparator, Grenzwert. Nennspannung: AC 230 V.Nennstrom: 16 A, ohmsche Last.Schaltkontakt: Schließer, potentialfreier Relaiskontakt.Nennleistung:Glühlampen: AC 230 V, max. 2500 W.Halogenlampen: AC 230 V, max. 2500 W.HV-LED-Lampen: AC 230 V, max. 400 W. Ohmsche Last: AC 230 V, 2500 W.Kapazitive Last: AC 230 V, 16 A, max.?140 µF.NV-Halogenlampen: max. 1200 VA gewickelter Transformator, max. 1500 W elektronische Trafos. Eingänge: 3.Temperaturbereich: -5 °C bis 45 °C.Abmessungen: 48x50x28 (BxHxT). NV-Halogenlampen: max. 1200 VA gewickelter Transformator, max. 1500 W elektronische Trafos. Hinweis: Für den Einbau in eine Doppelbox oder eine Elektronikbox (Kaiser). Zwischen dem 230V-Anschluss und dem Anschluss für die KNX/Eingänge muss ein Mindestabstand von 4mm vorhanden sein (SELV).
