01405773 SCHNEIDER ELECTRIC METSEPM5100 PM5100-Messgerät ohne Modbus
METSEPM5100
3606480621239
METSEPM5100
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Serie PM5000 für Fronteinbau und DIN-Schiene (PM5563), 96 x 96 mm, für Stern- (3Phasen) und Dreieck-Schaltung (3Phasen+N) in Nieder- und Mittelspannungsanwendungen
Anzeige: Vollgraphische LCD-Anzeige (Größe 67 x 62,5 m / Auflösung 128x128) weiß hinterleuchtet, Klartextanzeige durch 6-zeilige Darstellung, 4 Messwerte mit Einheit, Spannungseingang: Direktanschluss bis 690 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A oder 1A (zulässiger Überstrom 20 A), Genauigkeit: Wirkenergiemessung gemäß IEC 62053-22, Prüfung, Messung und Überwachung des Betriebsverhaltens gemäß IEC 61557-12, Versorgung: PM5100/PM5300: 100...415 V AC (± 10 %), < 5 W, PM5500: 100...480 V AC (± 10 %), < 5 W
Schutzart: Front: IP52, Rückseite: IP 20

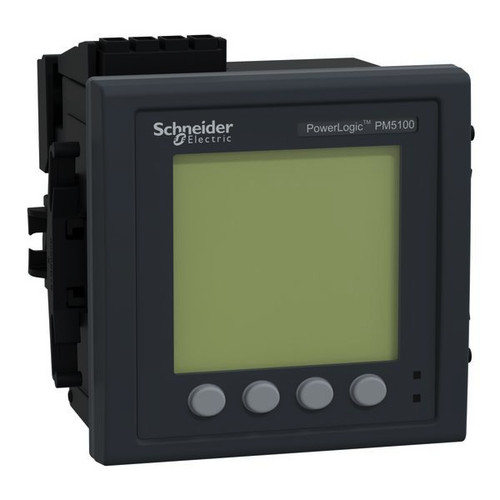

1 Ausgang (S0) Das PowerLogic PM5100 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD-Anzeige. Das Messgerät mit der Genauigkeitsklasse 0.5S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und ermöglicht eine Oberschwingungsanalyse bis zur 15 Harmonischen. Es ist geeignet für 50-Hz- oder 60-Hz-Anwendungen und Versorgungsspannungen im Bereich von 100 bis 415 VAC und 125 bis 250 VDC. Universalmessung für dreiphasige Wandlermessung von Dreileiter- oder Vierleiter-Drehstromnetzen über Stromwandler (sekundär 1 A bzw. 5 A) und Direktmessung bis 690V AC bzw. Mittelspannungsanwendungen über Spannungswandler. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 47 bis 63 Hz. Die Kommunikation wird über einen Digitalausgang (Transistor) als Impulsausgang, 40 V DC, 20 mA realisiert. Datenauslesung per dynamische QR-Code Anzeigen. Es gibt 33 konfigurierbare Alarme. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 72 mm, Höhe 96 mm und Gewicht 380 g.
Anzeige: Vollgraphische LCD-Anzeige (Größe 67 x 62,5 m / Auflösung 128x128) weiß hinterleuchtet, Klartextanzeige durch 6-zeilige Darstellung, 4 Messwerte mit Einheit, Spannungseingang: Direktanschluss bis 690 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A oder 1A (zulässiger Überstrom 20 A), Genauigkeit: Wirkenergiemessung gemäß IEC 62053-22, Prüfung, Messung und Überwachung des Betriebsverhaltens gemäß IEC 61557-12, Versorgung: PM5100/PM5300: 100...415 V AC (± 10 %), < 5 W, PM5500: 100...480 V AC (± 10 %), < 5 W
Schutzart: Front: IP52, Rückseite: IP 20
1 Ausgang (S0) Das PowerLogic PM5100 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD-Anzeige. Das Messgerät mit der Genauigkeitsklasse 0.5S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und ermöglicht eine Oberschwingungsanalyse bis zur 15 Harmonischen. Es ist geeignet für 50-Hz- oder 60-Hz-Anwendungen und Versorgungsspannungen im Bereich von 100 bis 415 VAC und 125 bis 250 VDC. Universalmessung für dreiphasige Wandlermessung von Dreileiter- oder Vierleiter-Drehstromnetzen über Stromwandler (sekundär 1 A bzw. 5 A) und Direktmessung bis 690V AC bzw. Mittelspannungsanwendungen über Spannungswandler. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 690 VAC bei 47 bis 63 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 47 bis 63 Hz. Die Kommunikation wird über einen Digitalausgang (Transistor) als Impulsausgang, 40 V DC, 20 mA realisiert. Datenauslesung per dynamische QR-Code Anzeigen. Es gibt 33 konfigurierbare Alarme. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 72 mm, Höhe 96 mm und Gewicht 380 g.
Merkmale
Breite | 112.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 96 |
Verpackungseinheit | 12 |
Gewicht | 0,55 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90303900 |
Höhe | 101.2 mm |
Unterstützt Protokoll für MODBUS | ja |
Montageart | Frontmontage |
Ausführung | Messwandler |
Maximalstrom (Imax) | 20.0 A |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Phasenwinkel (cos phi) | ja |
Impulsausgang | optisch |
Polart | Dreileiter/Vierleiter |
Messungsart Lastgang | ja |
Nennstrom (In) | 5.0 A |
Kurzbeschreibung | Universalmessgerät PM5100, ohne Kommunikation, bis zur 15. Harmonischen, 1 Digitalausgang, Genauigkeitsklasse 0,5s |
Tiefe | 89.0 mm |
Display | LCD |
Anzahl der digitalen Eingänge | 0.0 |
Anzahl der digitalen Ausgänge | 1.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC/DC |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Schutzart (IP), frontseitig | sonstige |
Anzahl der Ethernet-Anschlüsse | 0.0 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0.82 - 3.31 mm² |
Versorgungsspannung bei AC 50 Hz | 100.0 - 415.0 V |
Versorgungsspannung bei AC 60 Hz | 100.0 - 415.0 V |
Versorgungsspannung bei DC | 125.0 - 250.0 V |
Frequenzmessbereich | 47.0 - 63.0 Hz |
Displayauflösung (horizontal) | 128.0 px |
Displayauflösung (vertikal) | 128.0 px |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.5S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | sonstige |
Abtastfrequenz | 6400.0 Hz |
Anzahl der Spannungsmesseingänge | 4.0 |
Anzahl der Strommesseingänge | 6.0 |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
