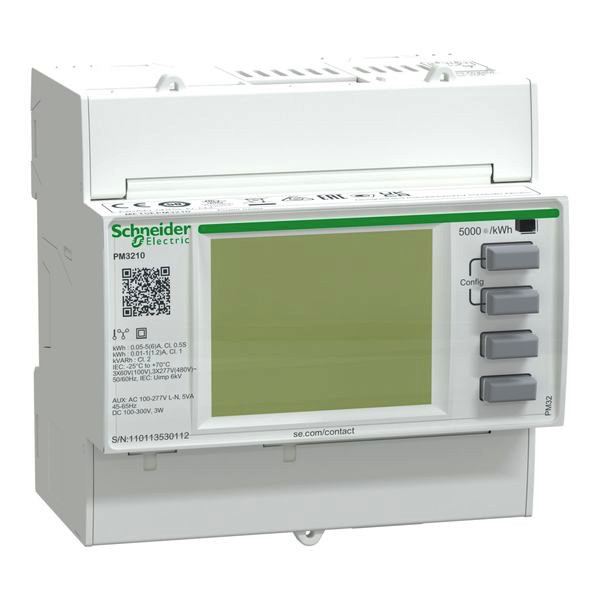

01557363 SCHNEIDER ELECTRIC METSEPM3210 PM3210 MESSGERÄT PULS
METSEPM3210
3606480481598
METSEPM3210
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
16 ST | Menge übernehmen |
128 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Universal-Messgeräte Serie PM3200
für DINSchiene (5 TE), Display: LCD-Anzeige, hinterleuchtet, vollgraphisch, Spannungseingang: Direktanschluss bis 480 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A (zulässiger Überstrom 6 A), Genauigkeit: Klasse 0.5S (IEC 62053-22 und IEC 61557-12) bzw. Klasse C (EN50470-3), Abmessung (B x H x T): 90 x 87 x 69 mm, Versorgung: 100…415 V AC (± 10 %), 5 VA, Schutzart: Front IP 40, Gehäuse IP 20
mit S0-Impulsausgang PowerLogic PM3210 Universalmessgerät für DIN Montage mit einem hintergrundbeleuchteten LCD Display (128 x 96 Pixel). Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 32 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor, Scheinleistung, Gesamtharmonische Verzerrung und bis zur 15ten Harmonischen. Mit 4 Quadranten Energiemessung. Das Messgerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 277VAC, 173 bis 480VAC und 100 bis 300VDC. Der Bemessungsstrom für dieses Messgerät beträgt 1 A oder 5 A und unterstützt einphasige, einphasige und neutrale oder dreiphasige Konfigurationen. Der direkte Messbereich beträgt 50 bis 570VAC, mit einem externen Spannungswandler 570 bis 999000VAC. Der Bereich der Messspannung zwischen den Phasen beträgt 80 bis 570 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Neutralleiter beträgt 50 bis 330VAC bei 45 bis 65 Hz. Dieses Messgerät verfügt über keinen Kommunikationseingang. Unterstützung für einen digitalen Ausgang als S0 Impulsausgang. Das Messgerät bietet eine Ereignisaufzeichnung mit bis zu 5 Alarmen. Die Produktabmessungen sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 95 mm und Produktgewicht 260 g.
für DINSchiene (5 TE), Display: LCD-Anzeige, hinterleuchtet, vollgraphisch, Spannungseingang: Direktanschluss bis 480 V AC (Phase-Phase), Stromeingang: über Stromwandler TI mit sekundär 5 A (zulässiger Überstrom 6 A), Genauigkeit: Klasse 0.5S (IEC 62053-22 und IEC 61557-12) bzw. Klasse C (EN50470-3), Abmessung (B x H x T): 90 x 87 x 69 mm, Versorgung: 100…415 V AC (± 10 %), 5 VA, Schutzart: Front IP 40, Gehäuse IP 20
mit S0-Impulsausgang PowerLogic PM3210 Universalmessgerät für DIN Montage mit einem hintergrundbeleuchteten LCD Display (128 x 96 Pixel). Das Messgerät bietet eine Genauigkeit der Klasse 0,5s gemäß der Norm IEC 62053-22 und 32 Abtastungen pro Zyklus. Das Messgerät misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor, Scheinleistung, Gesamtharmonische Verzerrung und bis zur 15ten Harmonischen. Mit 4 Quadranten Energiemessung. Das Messgerät funktioniert in einem 50Hz oder 60Hz Netz und akzeptiert eine Versorgungsspannung von 100 bis 277VAC, 173 bis 480VAC und 100 bis 300VDC. Der Bemessungsstrom für dieses Messgerät beträgt 1 A oder 5 A und unterstützt einphasige, einphasige und neutrale oder dreiphasige Konfigurationen. Der direkte Messbereich beträgt 50 bis 570VAC, mit einem externen Spannungswandler 570 bis 999000VAC. Der Bereich der Messspannung zwischen den Phasen beträgt 80 bis 570 VAC bei 45 bis 65 Hz. Der Messbereich zwischen Phase und Neutralleiter beträgt 50 bis 330VAC bei 45 bis 65 Hz. Dieses Messgerät verfügt über keinen Kommunikationseingang. Unterstützung für einen digitalen Ausgang als S0 Impulsausgang. Das Messgerät bietet eine Ereignisaufzeichnung mit bis zu 5 Alarmen. Die Produktabmessungen sind wie folgt: Breite 90 mm, Tiefe 70 mm, Höhe 95 mm und Produktgewicht 260 g.
Merkmale
Breite | 90.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 16 |
Verpackungseinheit | 128 |
Gewicht | 0,37 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 90303900 |
Höhe | 95.0 mm |
Unterstützt Protokoll für MODBUS | ja |
Montageart | DIN-Schiene |
Ausführung | Messwandler |
Maximalstrom (Imax) | 10.0 A |
Leistungsfaktor | ja |
Scheinleistung | ja |
Impulsausgang | ohne |
Polart | Dreileiter/Vierleiter |
Nennstrom (In) | 5.0 A |
Kurzbeschreibung | Universalmessgerät PowerLogic PM3210, S0 Impulsausgang, 1A/5A, Genauigkeitsklasse 1/0,5s |
Tiefe | 70.0 mm |
Display | LCD |
Anzahl der digitalen Eingänge | 0.0 |
Anzahl der digitalen Ausgänge | 1.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC/DC |
Schutzart (IP), frontseitig | IP40 |
Anzahl der Ethernet-Anschlüsse | 0.0 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 6.0 mm² |
Versorgungsspannung bei AC 50 Hz | 173.0 - 480.0 V |
Versorgungsspannung bei AC 60 Hz | 173.0 - 480.0 V |
Versorgungsspannung bei DC | 100.0 - 300.0 V |
Frequenzmessbereich | 45.0 - 65.0 Hz |
Displayauflösung (horizontal) | 128.0 px |
Displayauflösung (vertikal) | 96.0 px |
Abtastfrequenz | 3200.0 Hz |
Anzahl der Spannungsmesseingänge | 4.0 |
Anzahl der Strommesseingänge | 6.0 |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
