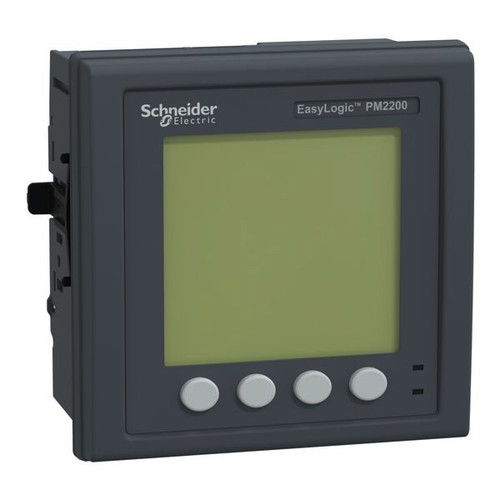

04566186 SCHNEIDER ELECTRIC METSEPM2230 EasyLogic PM2220, Universalm
METSEPM2230
3606480800184
METSEPM2230
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
96 ST | Menge übernehmen |
432 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Bei diesem Gerät handelt es sich um ein Universalmessgerät für den Schaltschrankeinbau mit einer Größe von 96 mm x 96 mm und einem hintergrundbeleuchteten LCD-Display mit 128 x 128 Pixeln. Das Universalmessgerät misst die Wirkenergie gemäß der Genauigkeitsklasse 0,5S nach IEC 62053-22 mit einer Abtastrate von 64 Abtastungen pro Zyklus. Kann alle drei Leistungs- und Energiewerte wie Wirk-, Schein- und Blindleistung sowie Spannungen, Strom, Frequenz und Leistungsfaktor messen. Plus die gesamte harmonische Verzerrung und einzelne Oberschwingungen bis zur 31. Ordnung. Das Universalmessgerät arbeitet entweder mit einer Netzfrequenz von 50Hz oder 60Hz und akzeptiert universelle Steuerspannungen von 80 bis 300 V zwischen Phase und Nullleiter, AC oder DC. Der Bemessungsstrom für dieses Messgerät beträgt entweder 1 A oder 5 A am Stromeingang. Es unterstützt bis zu 13 verschiedene Arten von Verdrahtungsschemata unter einphasigen, zweiphasigen oder dreiphasigen Konfigurationstypen. Der Bereich der Messspannung zwischen den Phasen beträgt 35 bis 480 V AC von Phase zu Phase bei 45 bis 65 Hz, während der Bereich zwischen Phase und Neutralleiter 20 bis 277 V beträgt. Es verfügt über einen RS485 Kommunikationsanschluss mit Modbus RTU Protokoll. Das Messgerät kann mit optionalen E/A Modulen für die Überwachung von Inpulsen aufgerüstet werden. Diese Module verfügen entweder über je zwei Kanäle für Digitalein- und -ausgänge oder Analogein- und -ausgänge. Diese Version kann für 23 verschiedene Arten von Alarmen konfiguriert werden, die in 40 Registern gespeichert sind. Die Produktabmessungen sind wie folgt: Breite 96 mm, Tiefe 54 mm, Höhe 96 mm und Produktgewicht 300 g.
Merkmale
Verpackungseinheit | 96 |
Breite | 96.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 432 |
Verpackungseinheit | 12 |
Gewicht | 0,27 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 96.0 mm |
Unterstützt Protokoll für MODBUS | ja |
Montageart | Frontmontage |
Ausführung | Messwandler |
Messwertspeicher | ja |
Maximalstrom (Imax) | 12.0 A |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Mit Kommunikationsschnittstelle RS-485 | ja |
Impulsausgang | elektrisch |
Polart | Dreileiter/Vierleiter |
Nennstrom (In) | 5.0 A |
Kurzbeschreibung | Universalmessgerät PM2230, 3-phasig, 1A/5A, LCD Anzeige, bis zur 31. Harmonischen, Modbus RS485, Genauigkeitsklasse 0,5s |
Tiefe | 65.43 mm |
Display | LCD |
Anzahl der digitalen Eingänge | 0.0 |
Anzahl der digitalen Ausgänge | 0.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC |
Schutzart (IP), frontseitig | sonstige |
Anzahl der Ethernet-Anschlüsse | 0.0 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0.82 - 3.31 mm² |
Versorgungsspannung bei AC 50 Hz | 277.0 - 44.0 V |
Versorgungsspannung bei AC 60 Hz | 277.0 - 44.0 V |
Versorgungsspannung bei DC | 277.0 - 48.0 V |
Frequenzmessbereich | 45.0 - 65.0 Hz |
Displayauflösung (horizontal) | 128.0 px |
Displayauflösung (vertikal) | 128.0 px |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.5S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | sonstige |
Abtastfrequenz | 6400.0 Hz |
Anzahl der Spannungsmesseingänge | 4.0 |
Anzahl der Strommesseingänge | 6.0 |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
