Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 54 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

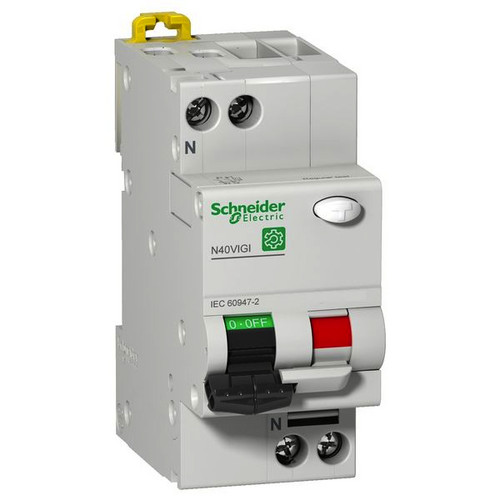

FI/LS-Schalter Multi 9 OEM, N40 Vigi, 6kA (IEC/EN 61009-1). 1-polig+N, Nennstom 10A, C-Charakteristik, Nennfehlerstrom 300 mA, Betriebsspannung (Ue) 240V AC, Isolationsspannung (Ui) 400V AC. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Prüftaste- für die regelmäßige Prüfung der Funktion. FI/LS-Schalter N40 Vigi für den Schutz von Personen bei direkter Berührung, Anlagen gegen Brandgefahr, Überlast und Kurzschluss und zum Schalten und Trennen von Stromkreisen. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der N40 Vigi erfüllt folgende Normen- IEC/EN 61009-1.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 54 |
| Gewicht | 0,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 10 A |
| Bemessungsspannung | 240 V |
| Auslösecharakteristik | C |
| Bemessungsfehlerstrom | 0.3 A |
| Fehlerstrom-Typ | AC |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 2 |
| Frequenz | 50 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Stoßstromfestigkeit | 0.25 kA |
| Bemessungsisolationsspannung Ui | 400 V |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 16.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.33 - 10.0 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -5 - 60.0 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Kurzbeschreibung | Multi 9 OEM FI/LS N40 Vigi 1-polig+N 10A C 300mA Typ AC |
| Verlustleistung | 3.2 W |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Zubehörempfehlung für Sie:
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
