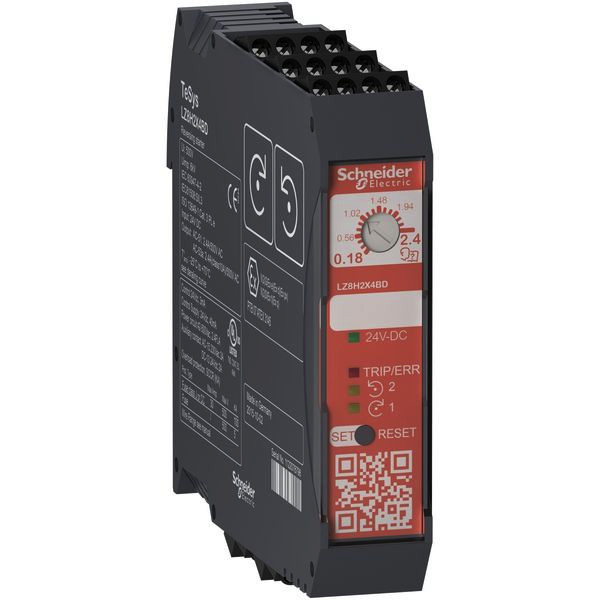

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

03570960
SCHNEIDER ELECTRIC LZ8H2X4BD Wendestarter TeSys H Safe-Torq

LZ8H2X4BD 3606485421094 LZ8H2X4BD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

TeSys H Motorabgänge mit STO Funktion. Motorabgang TeSys H, Safe-Torque-Off. Anschluss Schraubklemmen, Betätigungsspannungen 24 V DC, Leistungsbereich 0,18-2,4 A.

Merkmale

Schutzart (IP) IP20
Breite 22.6 mm
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,27
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsbetriebsleistung bei AC-3, 400 V 0.75 kW
Bemessungsbetriebsstrom Ie 2.4 A
Überlastauslöser Stromeinstellung 0.18 - 2.4 A
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Höhe 106.5 mm
Tiefe 113.4 mm
Geeignet für NOT-AUS ja
Anzahl der Leuchtmelder 4
Externer Reset möglich ja
Tragschienenmontage möglich ja
Auslöseklasse CLASS 10
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Art des Motorstarters Wendestarter
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 0.37 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig 0.75 kW
Bemessungsbetriebsstrom bei AC-3, 400 V 2.4 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 70 °C
Temperaturkompensierter Überlastschutz ja
Kurzbeschreibung Wendestarter TeSys H Safe-Torque-Off 0,75kW-400V Betätigung 24VDC
