Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 2 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 2 ST |
| Bestellschritt | 2 ST |
Beschreibung

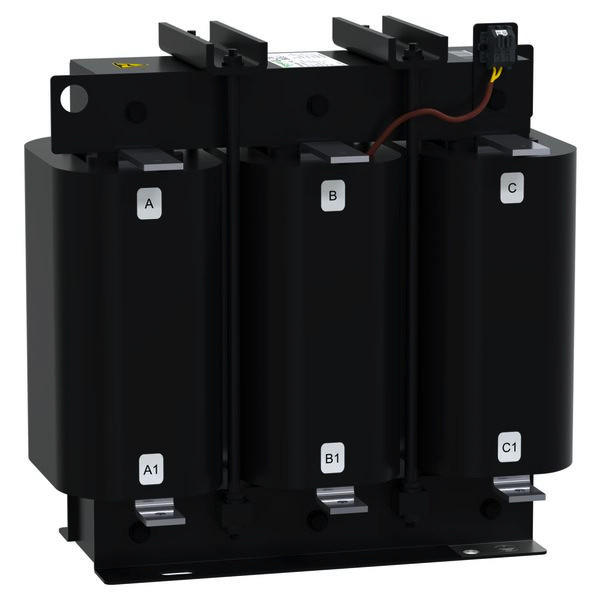

PowerLogic PFC Filterkreisdrosseln sind so konzipiert, dass sie den Kondensator schützt, indem sie die Zunahme der im System vorhandenen Oberschwingungen verhindert. Kondensatoren und Drosseln sind im Serienschwingkreis konfiguriert. Abgestimmt, so dass die Serienresonanzfrequenz unter der niedrigsten im System vorhandenen Oberschwingungsfrequenz liegt. Diese Drossel ist für eine Ausgangsleistung von 100 kvar mit Verdrosselungsfaktor von 7% (3,8/190 Hz) bei 400V AC und 50 Hz ausgelegt. Relative Impedanz, 7 %. Dieses Bauteil entspricht der Norm IEC 60068. Dieses Bauteil erfordert eine zusätzliche Konvektion, d. h. ein Ventilator muss hinzugefügt werden. Die Abmessungen des Gehäuses betragen 350 mm in der Höhe, 350 mm in der Breite und 220 mm in der Tiefe. Für ein Produktgewicht von 37 kg.
Merkmale
| Schutzart (IP) | IP00 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2 |
| Gewicht | 44 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsbetriebsfrequenz | 50 - 50.0 Hz |
| Filterbankleistung | 100 kvar |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Max. Betriebsstrom (Ith) bei Betriebsspannung AC | 172 A |
| Polzahl, Primärseite | 3 |
| Bemessungsstrom bei AC | 144.33 A |
| Verdrosselungsfaktor | 7 % |
| Kurzbeschreibung | Filterkreisdrossel, PowerLogic PFC, 100kvar, 190Hz, (3,8), 7%, 50Hz, 400V |
| eClass 11.0 - Klasse | 27420102 |
| UNSPSC 14.0801 - Klasse | 39121500 |
Zubehörempfehlung für Sie:
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
