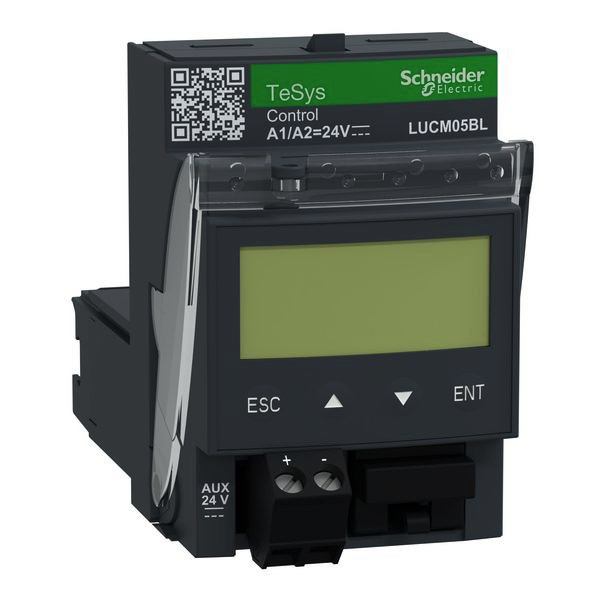

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01599129
SCHNEIDER ELECTRIC LUCM05BL STEUEREINHEIT 1,25-5A 24V DC

LUCM05BL 3389110365108 LUCM05BL
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
23 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Steuereinheit TeSys LUCD, 1,25-5A, 24 V DC. Klasse 20, Frequenzbereich: 40-60 Hz, Temperaturausgleich: -25-70 °C, gemäß IEC 60947-6-2. Basisschutz und erweiterte Funktionen, Kommunikation. Multi-Standard zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Merkmale

Schutzart (IP) IP40
Breite 45.0 mm
Verpackungseinheit 1
Verpackungseinheit 23
Gewicht 0,17
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Überlastauslöser Stromeinstellung 1.25 - 5.0 A
Höhe 66.0 mm
Tiefe 60.0 mm
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Anzahl der Befehlsstellen 0.0
Bemessungsbetriebsstrom Ie 1.25 A
Anzahl der Leuchtmelder 0.0
Tragschienenmontage möglich ja
Bemessungssteuerspeisespannung Us bei DC 24.0 V
Auslöseklasse CLASS 10
Mit Kurzschlussauslöser ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Art des Motorstarters sonstige
Bemessungsleistung, 460 V, 60 Hz, 3-phasig 2.2 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig 3.0 kW
Bemessungsbetriebsstrom bei AC-3, 400 V 5.0 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 70.0 °C
Temperaturkompensierter Überlastschutz ja
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 5.0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 1.25 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 1.25 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V 5.0 A
Zuordnungsart nach IEC 60947-4-3 Klasse 2
Anzahl der Hilfskontakte als Schließer 0.0
Anzahl der Hilfskontakte als Öffner 0.0
Kurzbeschreibung Multifunktions-Steuereinheit LUCM, Klasse 5-30, 1,25-5A, 24 V DC
