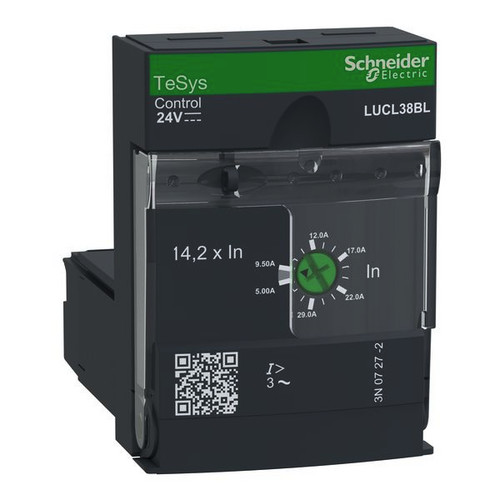

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04614011
SCHNEIDER ELECTRIC LUCL38BL Magnetische Steuerungseinheit L

LUCL38BL 3606481493767 LUCL38BL
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
23 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Steuereinheit von TeSys U mit magnetischen Schutz zum Einsetzen in das Grundgerät LUB38 zu einem kompakten Motorstarter für 3-Phasen-Motoranwendungen bis 18,5kW@400V. Er bietet Kurzschlussschutz für Motoren mit einem Nennstrom In 9,5-38A (In einstellbar über Drehregler), Überstromschutzstufe bei 14,2 x In. Anwendung: Anforderungen an den Basisschutz von Motorabgängen: Überlast und Kurzschluss. Zur Verwendung mit einer 24-V-Gleichspannung für die Steuerung des Starters (über die Steuerklemmen A1/A2 am Grundgerät). Zertifiziert bei Verwendung in Verbindung mit einem LUB-Netzteil (IEC, UL, CSA, CCC, EAC), Green Premium konform (RoHS/REACh).

Merkmale

Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 23
Gewicht 0,13
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 38 A
Kurzschlussauslöserfunktion unverzögert
Ausführung des Motorschutzes sonstige
Höhe 66 mm
Tiefe 60 mm
Spannungsart der Versorgungsspannung DC
Externe Stromversorgung erforderlich ja
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Kurzbeschreibung Magnetische Steuerungseinheit LUCL 9.5-38A, 24 V, DC
eClass 11.0 - Klasse 27370410
UNSPSC 14.0801 - Klasse 39121600
