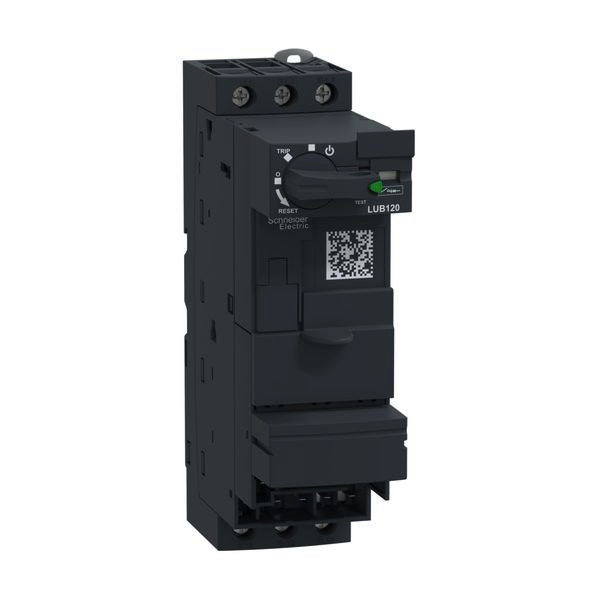

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01599041
SCHNEIDER ELECTRIC LUB120 GRUNDGERÄT 12A

LUB120 3389110362794 LUB120
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen
160 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Motorabgänge TeSys U ist der erste intelligente Motorabgang der Steuern, Schalten und Schützen in einem Gerät vereinigt. Kompakt, einfach und modular passt er sich allen Anwendungen an.

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 160
Verpackungseinheit 10
Gewicht 0,84
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Bemessungsbetriebsstrom Ie 12 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 240.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 240.0 V
Bemessungssteuerspeisespannung Us bei DC 220.0 - 24 V
Mit Kurzschlussauslöser ja
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC/DC
Höhe 154 mm
Tiefe 126 mm
Anzahl der Befehlsstellen 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Art des Motorstarters Direktstarter (DOL)
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig 5.5 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig 5.5 kW
Bemessungsbetriebsstrom bei AC-3, 400 V 12 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 70 °C
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 10000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V 4000 A
Zuordnungsart nach IEC 60947-4-3 Klasse 2
Kurzbeschreibung Grundgerät, TeSys U, 12A, ohne Klemmen
