Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 41 ST | Menge übernehmen |
| 656 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

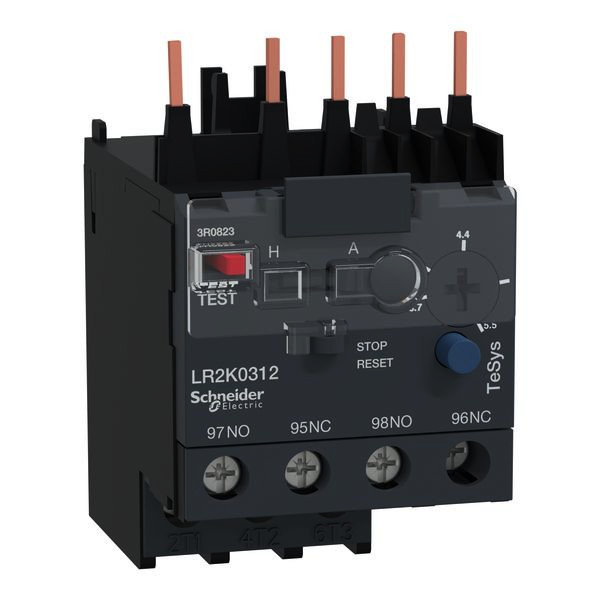

TeSys LR ? 3-polige Motorschutzrelais. Motorschutzrelais. Einstellbereich_Relais 3,7-5,5 A, Max. Grösse aM 6, Max. Grösse BS88 16, Max. Grösse gG 16, MTZ 01, Verwendung K06-K12. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test?. Blauer Taster für die Funktion -Aus? und -Manuelle Rückstellung?. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 656 |
| Verpackungseinheit | 41 |
| Gewicht | 0,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Einstellbarer Strombereich | 3.7 - 5.5 A |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Reset-Funktion automatisch | ja |
| Reset-Funktion Taster | ja |
| Kurzbeschreibung | Motorschutzrelais, 3,7-5,5A, 1S+1Ö, Klasse 10A |
| eClass 11.0 - Klasse | 27371501 |
| UNSPSC 14.0801 - Klasse | 39122330 |
