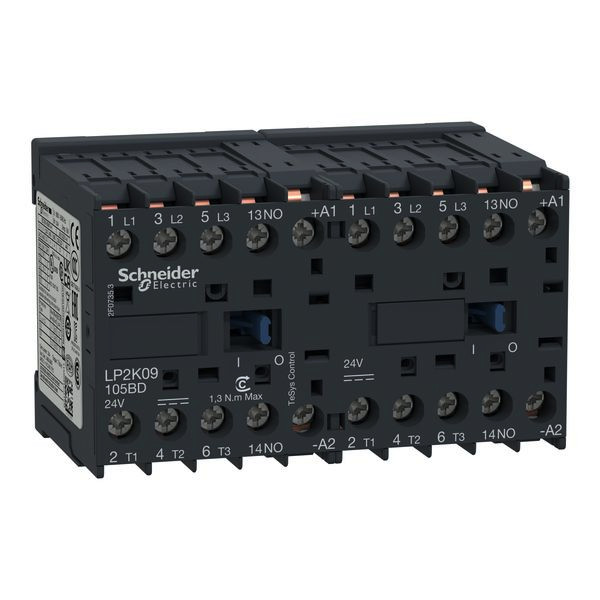

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01570942
SCHNEIDER ELECTRIC LP2K09105BD Wendeschützkombination, 3p+1

LP2K09105BD 3389110499704 LP2K09105BD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges Wendeschütz TeSys K für Motoranwendungen bis 4kW@400V. Er verfügt über 24-V-DC-Spulen, eingebaute 2-NO-Hilfskontakte, Anschluss über Lötstifte für Leiterplatten (ohne vorverdrahtete Wendekreis) und mechanische Verriegelung. Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Gewicht 0,52
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Anschlussart Hauptstromkreis Leiterplattenanschluss
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis sonstige
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 3.73 kW
Kurzbeschreibung Wendeschützkombination, 3p+1S, 4kW/400V/AC3, 9A, 24VDC
Höhe 58 mm
Tiefe 57 mm
Anzahl der Hilfskontakte als Schließer 1
Spannungsart der Betriebsspannung DC
Betriebsspannung bei DC 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
