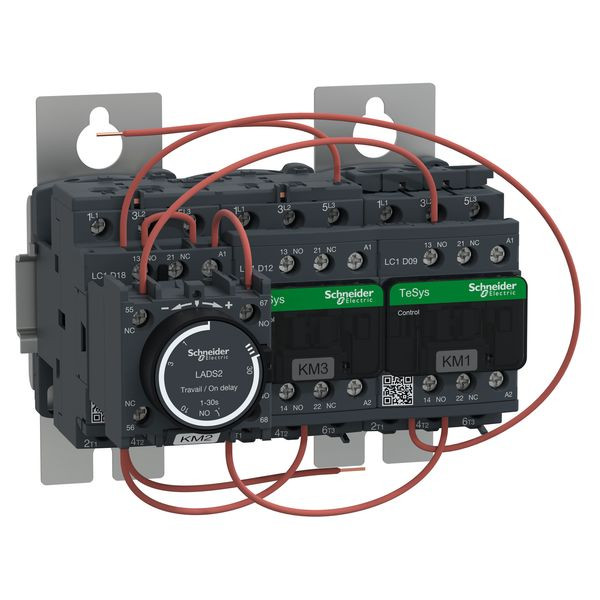

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01570395
SCHNEIDER ELECTRIC LC3D12AB7 S-D-Schützkombination, 11kW, 2

LC3D12AB7 3389110545630 LC3D12AB7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
27 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 11kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 24V 50/60Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).

Merkmale

Schutzart (IP) IP20
Breite 143 mm
Verpackungseinheit 1
Verpackungseinheit 27
Gewicht 1,58
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85371099
Funktion Stern-Dreieck-Schütz
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A
Bemessungsbetriebsleistung NEMA 5.59 kW
Kurzbeschreibung S-D-Schützkombination, 11kW, 24V50/60Hz
Höhe 124 mm
Tiefe 143 mm
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
