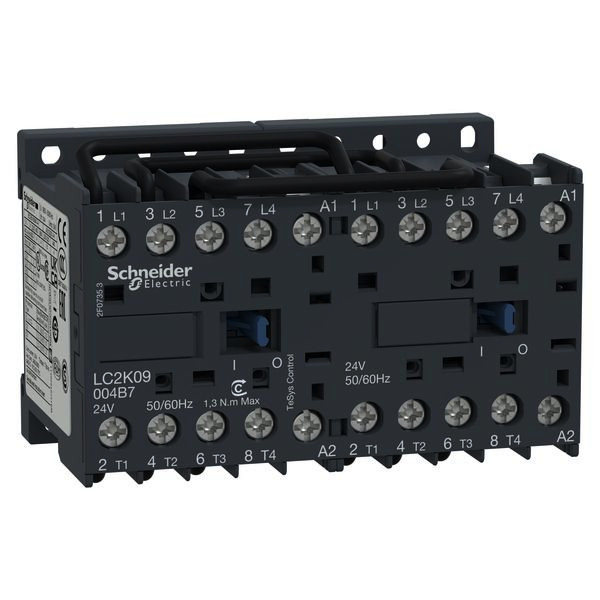

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01570315
SCHNEIDER ELECTRIC LC2K09004B7 Wendeschützkombination, 4p,

LC2K09004B7 3389110491357 LC2K09004B7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
25 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

4-poliger (4 Schließer) TeSys K-Umschaltschütz für AC-1-Lastanwendungen bis 20 A/690 V. Es bietet 24 V 50/60 Hz AC-Spulen, Anschluss über Schraubklemmen, vorverdrahteten Netzumschaltkreis, mechanische Verriegelung. Ohne eingebaute Hilfsschalter können zusätzliche aufsteckbare Hilfsschalterblöcke an der Vorderseite hinzugefügt werden (separat zu bestellen). Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Verpackungseinheit 25
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Funktion Umschaltschütz
Anzahl der Schließer als Hauptkontakte 4
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 20 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Kurzbeschreibung Wendeschützkombination, 4p, 20A/AC1, 9A, Spule 24V 50/60Hz
Höhe 58 mm
Tiefe 57 mm
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
