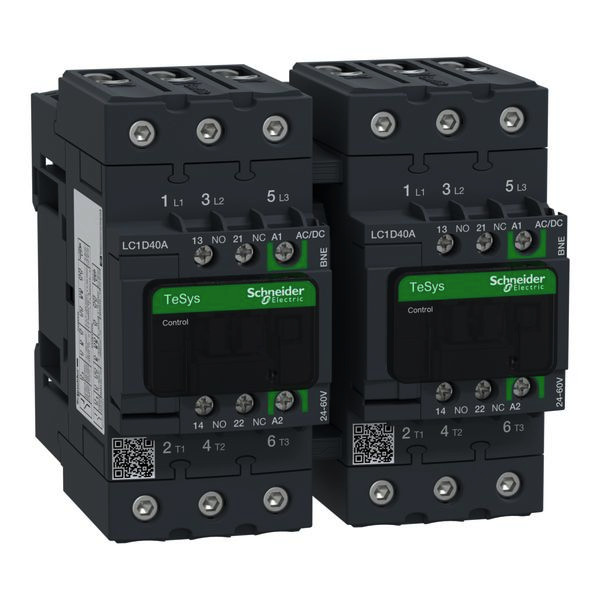

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

03513590
SCHNEIDER ELECTRIC LC2D40ABNE Wendeschützkombi 22kW/400V

LC2D40ABNE 3606480988080 LC2D40ABNE
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
4 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennstrom 40A AC-3 18. 5kW@400V, beinhaltet eine 24-60V AC/DC low consumption elektronische Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung. LC2D40ABNE ist ein 3-poliges Wendeschütz TeSys D für Motoranwendungen bis 18. 5kW@400V. Es beinhaltet eine 24-60V AC/DC low consumption elektronische Spule und 2NO+2NC eingebaute Hilfskontakte, NC Spiegel zertifiziert. Kompakte, DIN-Schienenmontage, mit mechanischer Verriegelung und vorverdrahteter Wendeschaltung, sorgt für Zuverlässigkeit und Langlebigkeit. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Merkmale

Schutzart (IP) IP20
Breite 119 mm
Verpackungseinheit 1
Verpackungseinheit 4
Gewicht 2,27
Gewichtseinheit KG
Gewichtbezugsmenge 1
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 60.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 60.0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 60.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 22.4 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 60 A
Höhe 122 mm
Tiefe 120 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC/DC
Betriebsspannung bei DC 440 - 440.0 V
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 22kW/400V/AC3, 40A, Spule 24 - 60V AC/DC
