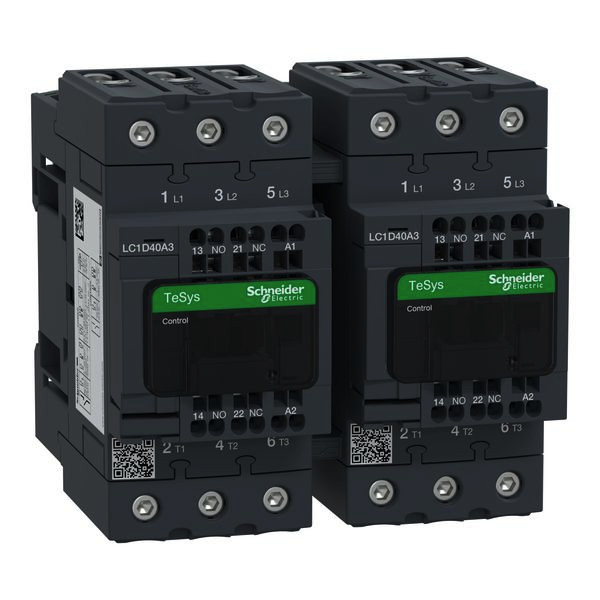

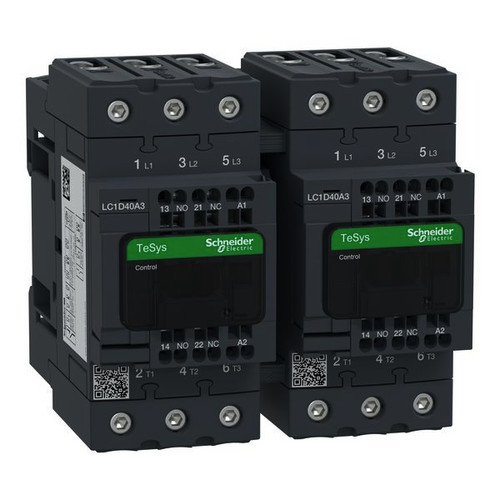

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01570146
SCHNEIDER ELECTRIC LC2D40A3FE7 Wendeschützkombination, 3p+1

LC2D40A3FE7 3389118341098 LC2D40A3FE7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 18.5kW@400V. Es bietet 115 V 50/60 Hz AC-Spulen, integrierte Hilfskontakte 2S+2Ö (NC-Spiegelkontakte), Stromanschlüsse über EverLink BTR-Schraubklemmen und Steuerung über Federzugklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit 2 Drehrichtungen und mechanischer Verriegelung. Die kompakte DIN-Schienenmontage (119 mm breit) sorgt für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).

Merkmale

Schutzart (IP) IP20
Breite 119 mm
Verpackungseinheit 1
Gewicht 2,06
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 115 - 115.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 115 - 115.0 V
Anschlussart Hauptstromkreis Federzuganschluss
Spannungsart zur Betätigung AC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 22.4 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 40 A
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 18,5kW/400V/AC3 40A, Spule 115V 50/60Hz
Höhe 122 mm
Tiefe 120 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
