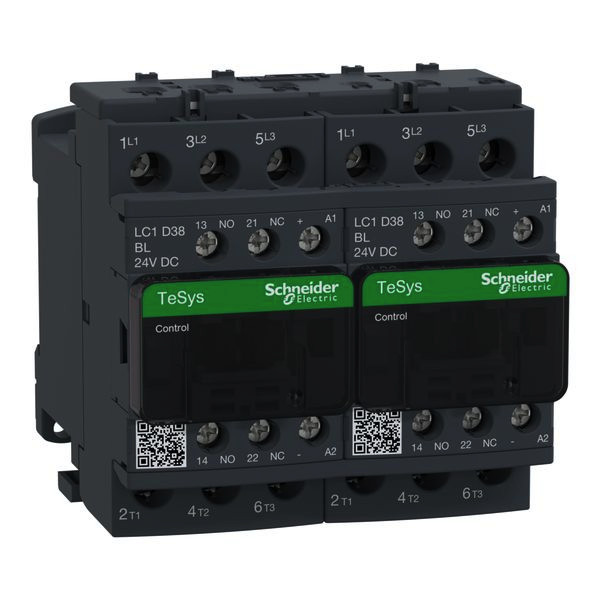

Abbildung ähnlich
01570121 SCHNEIDER ELECTRIC LC2D38BL Wendeschützkombination, 3p+1S+1
LC2D38BL
3389110545166
LC2D38BL
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90.0 mm |
| Verpackungseinheit | 1 |
| Gewicht | 1,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.5 kW |
| Bemessungssteuerspeisespannung Us bei DC | 24.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3.0 |
| Anzahl der Öffner als Hauptkontakte | 0.0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38.0 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 14.9 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50.0 A |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 18,5kW/400V/AC3 38A, Spule 24V DC |
| Höhe | 85.0 mm |
| Tiefe | 101.0 mm |
| Anzahl der Hilfskontakte als Schließer | 1.0 |
| Anzahl der Hilfskontakte als Öffner | 1.0 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 440.0 V |
