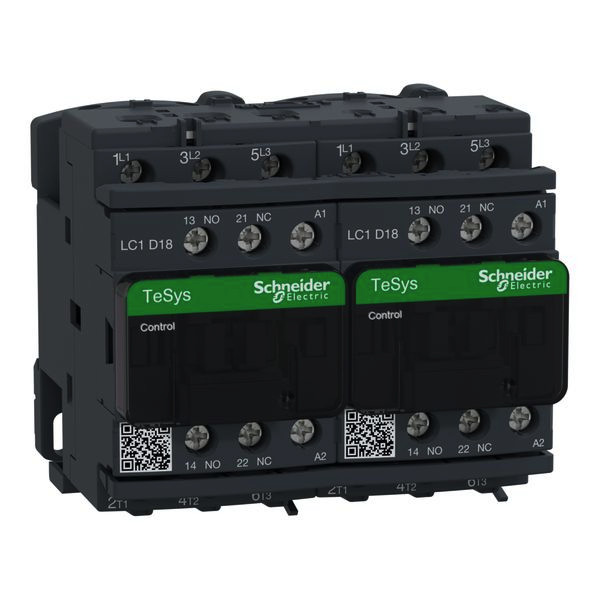

Abbildung ähnlich
01569930
SCHNEIDER ELECTRIC LC2D18V7 Wendeschützkombination, 3p+1S+1
LC2D18V7
3389110386714
LC2D18V7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 7.5kW@400V. Es bietet 400 V 50/60 Hz AC-Spulen, integrierte Hilfskontakte 2S+2Ö (NC-Spiegelkontakte), Leistungs- und Steueranschlüsse über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit 2 Drehrichtungen und mechanischer Verriegelung. Kompakt (90 mm breit), DIN-Schienen montiert, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 0,79 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 400 - 400.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 400 - 400.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 7.46 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 400V 50/60Hz |
| Höhe | 77 mm |
| Tiefe | 86 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
