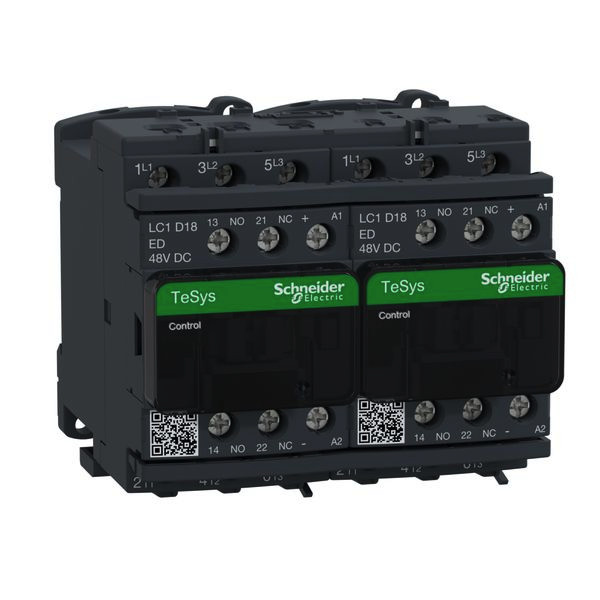

Abbildung ähnlich
01569908
SCHNEIDER ELECTRIC LC2D18ED Wendeschützkombination, 3p+1S+1
LC2D18ED
3389110392456
LC2D18ED
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
| 128 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 18A AC-3 7. 5kW@400V, beinhaltet eine 48V DC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Verpackungseinheit | 128 |
| Gewicht | 0,73 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungssteuerspeisespannung Us bei DC | 48 - 48.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 7.46 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 48V DC |
| Höhe | 77 mm |
| Tiefe | 95 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 440 - 440.0 V |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
