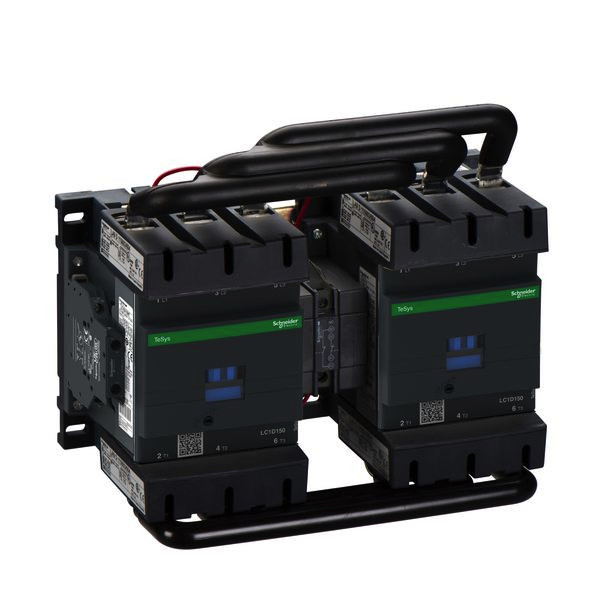

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01569883
SCHNEIDER ELECTRIC LC2D150F7 Wendeschützkombination, 3p+1S+

LC2D150F7 3389110508666 LC2D150F7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 150A AC-3 75kW@400V, beinhaltet eine 110V 50/60Hz AC-Spule, 2 Öffner+2 Schließer Hilfskontakte, mechanische und elektrische Verriegelung.

Merkmale

Schutzart (IP) IP20
Breite 266 mm
Verpackungseinheit 1
Gewicht 6,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 110.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 110.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 150 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 74.6 kW
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 75kW/400V/AC3 150A, Spule 110V 50/60Hz
Höhe 158 mm
Tiefe 148 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
