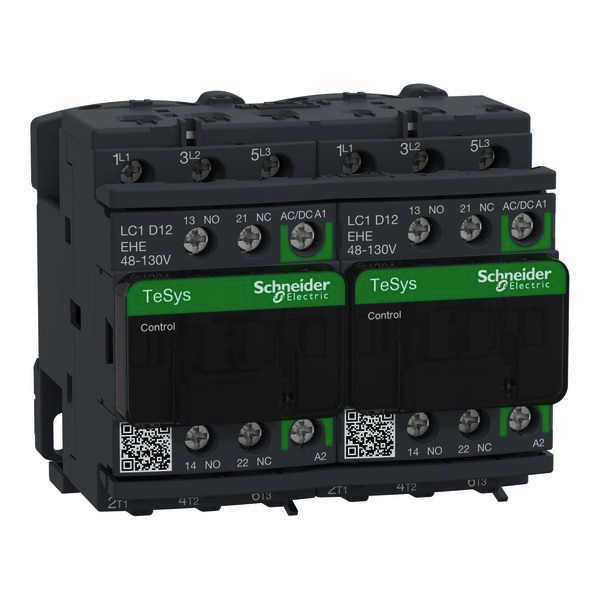

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 12A AC-3 5. 5kW@400V, beinhaltet eine 48-130V AC/DC low consumption elektronische Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung. LC2D12EHE ist ein 3-poliges Wendeschütz TeSys D für Motoranwendungen bis 5. 5kW@400V. Es beinhaltet eine 48-130V AC/DC low consumption elektronische Spule und 2NO+2NC eingebaute Hilfskontakte, NC Spiegel zertifiziert. Kompakte, DIN-Schienenmontage, mit mechanischer Verriegelung und vorverdrahteter Wendeschaltung, sorgt für Zuverlässigkeit und Langlebigkeit. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 0,83 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 130.0 - 48 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 130.0 - 48 V |
| Bemessungssteuerspeisespannung Us bei DC | 130.0 - 48 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 5.59 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Höhe | 77 mm |
| Tiefe | 86 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | AC/DC |
| Betriebsspannung bei DC | 440 - 440.0 V |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 48 - 130V AC/DC |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
