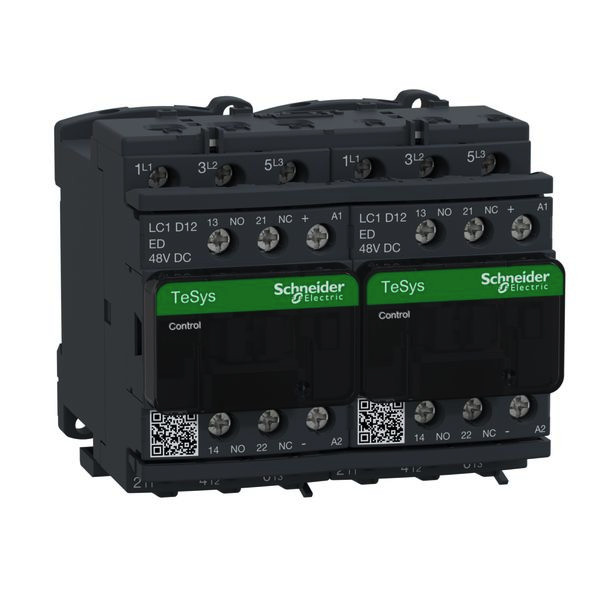

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01569854
SCHNEIDER ELECTRIC LC2D12ED Wendeschützkombination, 3p+1S+1

LC2D12ED 3389110392289 LC2D12ED
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
8 ST Menge übernehmen
128 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 12A AC-3 5. 5kW@400V, beinhaltet eine 48V DC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Verpackungseinheit 8
Verpackungseinheit 128
Gewicht 1,12
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Bemessungssteuerspeisespannung Us bei DC 48 - 48.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 5.59 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 5,5kW/400V/AC3, 12A, Spule 48V DC
Höhe 77 mm
Tiefe 95 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung DC
Betriebsspannung bei DC 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
