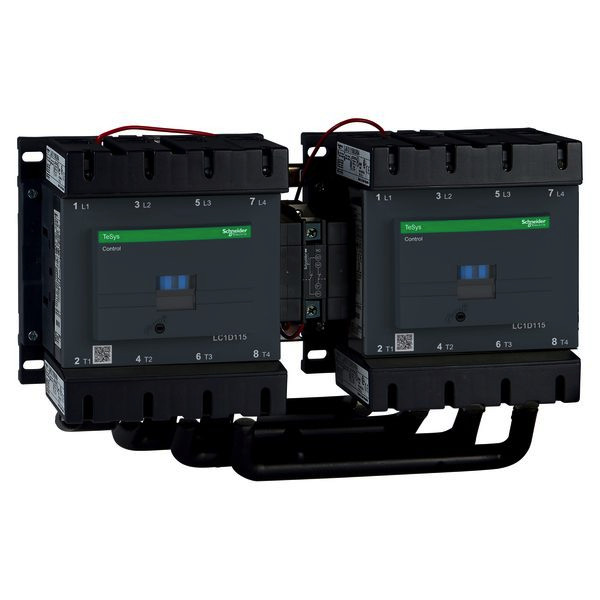

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01569822
SCHNEIDER ELECTRIC LC2D115004P7 Wendeschützkombination, 4p+

LC2D115004P7 3389110894929 LC2D115004P7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
4 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

4-poliger (4S) Umschaltschütz TeSys D für AC-1-Lastanwendungen bis 200 A/690 V. Es bietet 230 V 50/60 Hz AC-Spulen, Stromanschlüsse über 2 Schraubklemmen und Steuerung über Schraubklemmen. Ohne eingebaute Hilfsschalter können Hilfsschalterblöcke zur seitlichen und frontseitigen Montage hinzugefügt werden (separat zu bestellen). Ausgestattet mit vorverdrahteten Stromanschlüssen, mechanischer Verriegelung und elektrischer Verriegelung. Bei Betriebsgeschwindigkeiten von bis zu 1200 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).

Merkmale

Schutzart (IP) IP20
Breite 334 mm
Verpackungseinheit 1
Verpackungseinheit 4
Gewicht 8,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Funktion Umschaltschütz
Anzahl der Schließer als Hauptkontakte 4
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 200 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Kurzbeschreibung Wendeschützkombination, 4p+1S+1Ö, 55kW/400V/AC3 115A, Spule 230V 50/60Hz
Höhe 158 mm
Tiefe 148 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
