Abbildung ähnlich
01569805

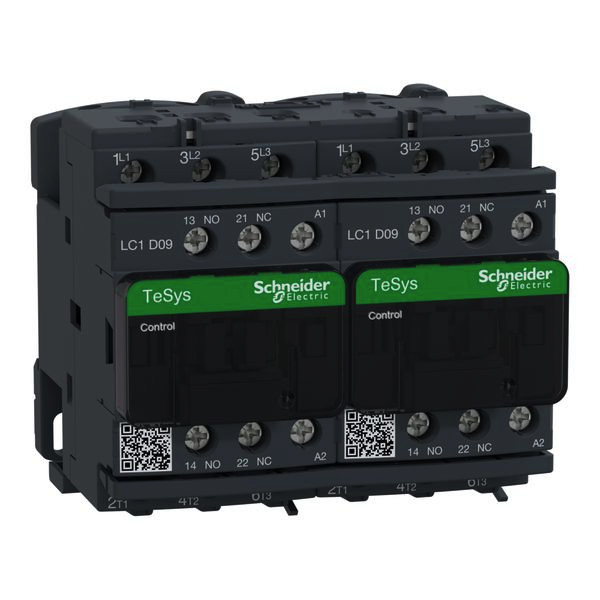

SCHNEIDER ELECTRIC LC2D09G7 Wendeschützkombination, 3p+1S+1
LC2D09G7
3389110383416
LC2D09G7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 9A AC-3 4kW@400V, beinhaltet eine 120V 50/60Hz AC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 96 |
| Verpackungseinheit | 6 |
| Gewicht | 0,8 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 120 - 120.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 120 - 120.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 3.73 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 4kW/400V/AC3 9A, Spule 120V 50/60Hz |
| Höhe | 77 mm |
| Tiefe | 86 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
