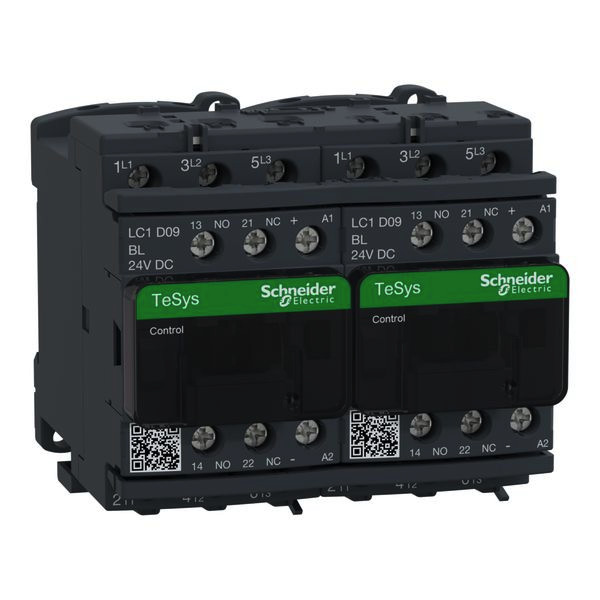

Abbildung ähnlich
01569793
SCHNEIDER ELECTRIC LC2D09BLV Wendeschützkombination, 3p+1S+
LC2D09BLV
3389110415490
LC2D09BLV
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 4kW@400V. Er bietet 24-V-DC-Spulen mit niedrigem Verbrauch, 2 S + 2 Ö integrierte Hilfskontakte (Öffnerkontakte), Leistungs- und Steueranschlüsse über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit Wendefunktion, mechanischer Verriegelung und elektrischer Verriegelung. Kompakt (90 mm breit), DIN-Schienen montiert, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 1,15 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 3.73 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 4kW/400V/AC3 9A, Spule 24V DC |
| Höhe | 77 mm |
| Tiefe | 95 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 440 - 440.0 V |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
