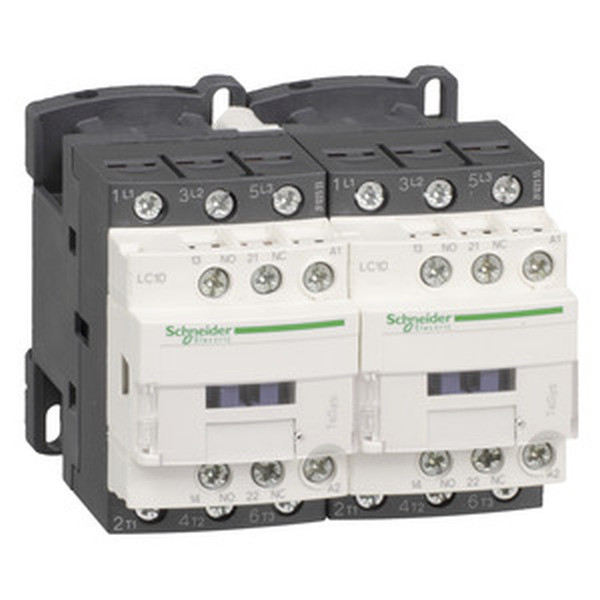

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01569787
SCHNEIDER ELECTRIC LC2D096SLS207 WENDESCHÜTZ 3P 9A

LC2D096SLS207 3389118345096 LC2D096SLS207
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Gewicht 0,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungssteuerspeisespannung Us bei DC 72 - 72.0 V
Funktion Wendeschütz
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 3.73 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 20 A
Kurzbeschreibung Wendeschütz TeSys D f. d. Bahntechnik, 3P (3 S),AC-3,<= 440 V 9 A,72 V DC-Spule
Höhe 77 mm
Tiefe 95 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Betriebsspannung bei DC 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
