  5. LC2D096BD Wendeschü…

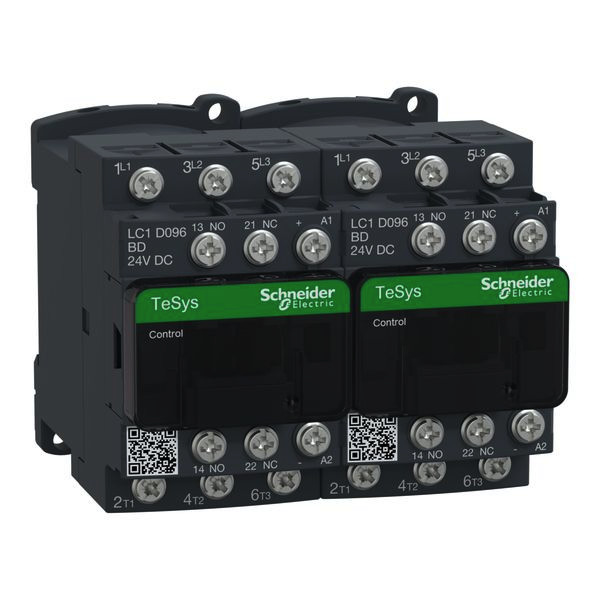

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01569782
SCHNEIDER ELECTRIC LC2D096BD Wendeschützkombination, 3p+1S+

LC2D096BD 3389110706529 LC2D096BD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges Wendeschütz TeSys D für Motoranwendungen bis 4kW@400V. Er bietet eine 24V DC-Spule, eingebaute Hilfskontakte 2 Öffner+2 Schließer mit Schließer-zertifiziertem Spiegel, mechanische Verriegelung und Ringsteckeranschlüsse. Kompakte, DIN-Schienenmontage, die für Zuverlässigkeit und Langlebigkeit sorgt. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Gewicht 1,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 3.73 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 20 A
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 4kW/400V/AC3 9A, Spule 24V DC
Höhe 77 mm
Tiefe 95 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung DC
Betriebsspannung bei DC 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
