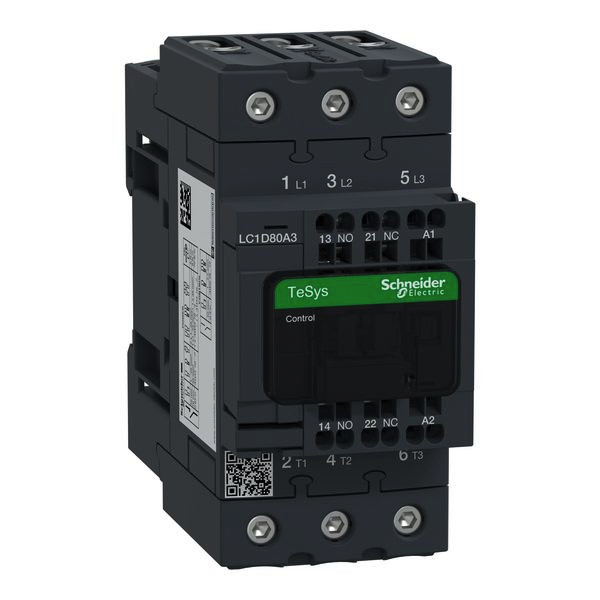

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04613919
SCHNEIDER ELECTRIC LC1D80A3B7 Leistungsschütz LC1D 3p, +1S+

LC1D80A3B7 3606481312242 LC1D80A3B7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen
160 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 24 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,86 kg. Kategorie AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds register of shipping). Produktstandards gem.

Merkmale

Breite 55 mm
Verpackungseinheit 1
Verpackungseinheit 160
Verpackungseinheit 10
Gewicht 0,85
Gewichtseinheit KG
Gewichtbezugsmenge 1
Geeignet für Reiheneinbau ja
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 66 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 65 A
Bemessungsbetriebsleistung bei AC-4, 400 V 30 kW
Bemessungsbetriebsleistung NEMA 29.8 kW
Höhe 122 mm
Tiefe 120 mm
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Kurzbeschreibung Leistungsschütz LC1D 3p, +1S+1Ö, 37 kW, 80 A, 400 V AC3, Spule 24 V AC
