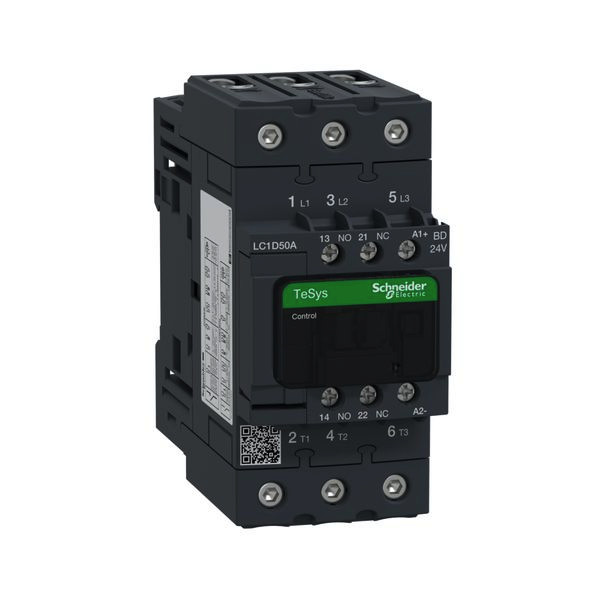

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01568934
SCHNEIDER ELECTRIC LC1D50ABD Leistungsschütz, 3p+1S+1Ö, 22k

LC1D50ABD 3389119408783 LC1D50ABD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 24 V DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,93 kg. Kategorie AC-3, AC-4, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, GOST, DNV, LROS (Lloyds register of shipping), CCC, GL, CSA, RINA, BV. Produktstandards gem.

Merkmale

Breite 55 mm
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 25 A
Bemessungsbetriebsleistung bei AC-4, 400 V 11 kW
Kurzbeschreibung Leistungsschütz LC1D 3p, +1S+1Ö, 22 kW, 50 A, 400 V AC3, Spule 24 V DC
Höhe 122 mm
Tiefe 120 mm
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
