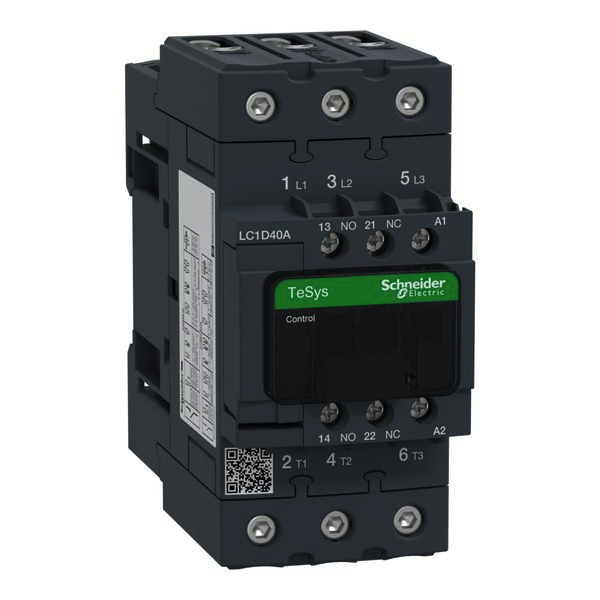

Abbildung ähnlich
01568890
SCHNEIDER ELECTRIC LC1D40AE7 Leistungsschütz, 3p+1S+1Ö, 18.
LC1D40AE7
3389119408349
LC1D40AE7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 160 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A, Spule 48 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,85 kg. LC1D40AE7 ist ein 3-poliges TeSys D-Schütz für Motoranwendungen bis 18. Kategorie AC-1, AC-3, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach). Zertifizierungen nach GOST, CSA, UL, CCC.
Merkmale
| Breite | 55 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 160 |
| Verpackungseinheit | 10 |
| Gewicht | 0,92 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.5 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 - 48.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 - 48.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 20 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 9 kW |
| Kurzbeschreibung | Leistungsschütz LC1D 3p, +1S+1Ö, 18.5 kW, 40 A, 400 V AC3, Spule 48 V AC |
| Höhe | 122 mm |
| Tiefe | 120 mm |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| eClass 11.0 - Klasse | 27371003 |
| UNSPSC 14.0801 - Klasse | 39121529 |
