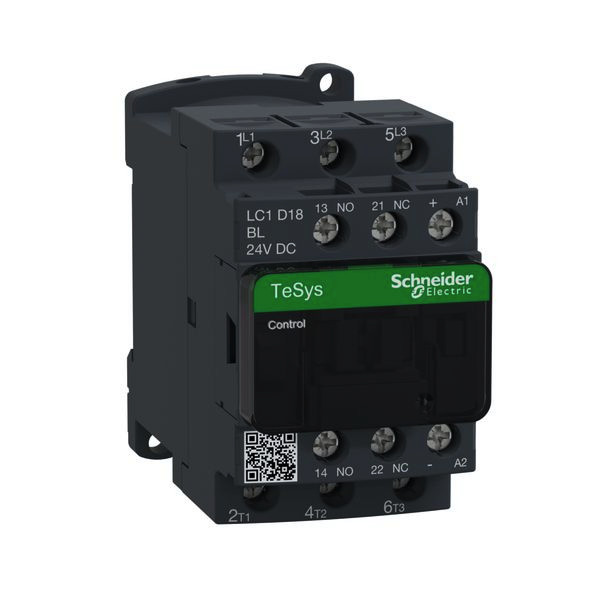

01500460 SCHNEIDER ELECTRIC LC1D18BL SCHUETZ
LC1D18BL
3389110361711
LC1D18BL
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
15 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
mit geringer Leistungsaufnahme 2,4 W Bemessungsspannung 400 V, nach AC-3.
2 Hilfsschalter 1 S + 1 Ö, Baubreite bis 18,5 kW = 45 mm.
Anschluss: Schraubklemmen. Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 24 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,49 kg. Kategorie AC-1, AC-3, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, GOST, CCC, DNV, LROS (Lloyds register of shipping), UL, GL, CSA, RINA. Produktstandards gem.
2 Hilfsschalter 1 S + 1 Ö, Baubreite bis 18,5 kW = 45 mm.
Anschluss: Schraubklemmen. Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 24 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,49 kg. Kategorie AC-1, AC-3, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, GOST, CCC, DNV, LROS (Lloyds register of shipping), UL, GL, CSA, RINA. Produktstandards gem.
Merkmale
Breite | 45.0 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 15 |
Gewicht | 0,54 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364190 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
Anzahl der Schließer als Hauptkontakte | 3.0 |
Anzahl der Öffner als Hauptkontakte | 0.0 |
Anzahl der Hilfskontakte als Schließer | 1.0 |
Anzahl der Hilfskontakte als Öffner | 1.0 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18.0 A |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32.0 A |
Bemessungssteuerspeisespannung Us bei DC | 24.0 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | DC |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9.0 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 4.0 kW |
Kurzbeschreibung | Leistungsschütz LC1D 3p, +1S+1Ö, 7.5 kW, 18 A, 400 V AC3, Spule 24 V DC |
Höhe | 77.0 mm |
Tiefe | 95.0 mm |
