Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01500484

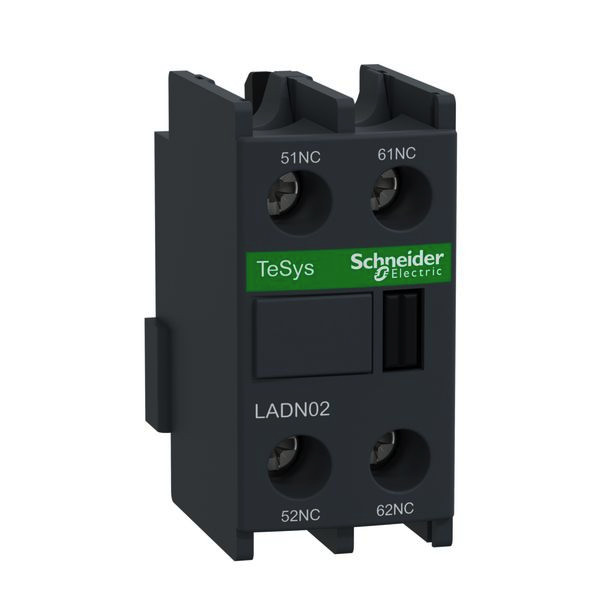

SCHNEIDER ELECTRIC LADN02 HILFSSCHALTERBLOCK

LADN02 3389110383768 LADN02
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
320 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Zum frontseitigen Anrasten auf Schütze und Hilfsschütze. (Bei Hilfsschützen und Schützen mit geringer Leistungsaufnahme nicht uneingeschränkt einsetzbar. Bitte technische Daten beachten) TeSys Hilfsschalterblöcke, unverzögert. Hilfsschalterblock, Schraubanschluss. Hilfsschalter 2 Ö, Montage Frontseitig, Verwendung LC1D/LC1F. Mit Schraubklemmen, frontseitig aufrastbar.

Merkmale

Verpackungseinheit 1
Verpackungseinheit 320
Gewicht 34
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 10 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Öffner 2
Ausführung aufsteckbar
Kurzbeschreibung Hilfsschalterblock, 2Ö, Schraubanschluss
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529

Weitere Empfehlungen für Sie:

Artikelbild
SCHNEIDER ELECTRIC

01500616
SCHNEIDER ELECTRIC GVAE11 HILFSSCHALTER GVAE11

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Verpackungseinheit 3520
Verpackungseinheit 1
Verpackungseinheit 220
Verpackungseinheit 10
eClass 11.0 - Klasse 27371302
UNSPSC 14.0801 - Klasse 39121529
Montageart Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V 0.5 A
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Schließer 1
Ausführung integrierbar
Fassung ohne

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen
220 ST Menge übernehmen
3.520 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01500448
SCHNEIDER ELECTRIC LC1D25P7 LEISTUNGSSCHÜTZ LC1D25P7

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 320
Verpackungseinheit 20
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 40 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 12 A
Bemessungsbetriebsleistung bei AC-4, 400 V 5.5 kW
Höhe 85 mm
Tiefe 92 mm
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen
320 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01500546
SCHNEIDER ELECTRIC GV2ME20 MOTORSCHUTZSCHALTER GV2ME20

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 384
Verpackungseinheit 24
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW
Bemessungsdauerstrom Iu 18 A
Bemessungsbetriebsspannung 230 - 690.0 V
Überlastauslöser Stromeinstellung 13 - 18.0 A
Anschlussart Hauptstromkreis Schraubanschluss
Auslösetechnik thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V 4 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 15 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 223 - 223.0 A
Phasenausfallempfindlich ja
Höhe 89 mm
Tiefe 78.2 mm
Mit thermischem Schutz ja
Ausführung des Betätigungselements Drucktaster
Gerätebauart Komplettgerät im Gehäuse
Verlustleistung 2.5 W

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
24 ST Menge übernehmen
384 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01500449
SCHNEIDER ELECTRIC LC1D32P7 LEISTUNGSSCHUETZ LC1D32P7

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 320
Verpackungseinheit 20
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 18 A
Bemessungsbetriebsleistung bei AC-4, 400 V 7.5 kW
Höhe 85 mm
Tiefe 92 mm
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen
320 ST Menge übernehmen
Artikelbild
SCHNEIDER ELECTRIC

01568892
SCHNEIDER ELECTRIC LC1D40AF7 Leistungsschütz, 3p+1S+1Ö, 18. LC1D40AF7

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Breite 55 mm
Verpackungseinheit 1
Verpackungseinheit 10
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 60 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 110.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 110.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 20 A
Bemessungsbetriebsleistung bei AC-4, 400 V 9 kW
Höhe 122 mm
Tiefe 120 mm
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen
