03582052

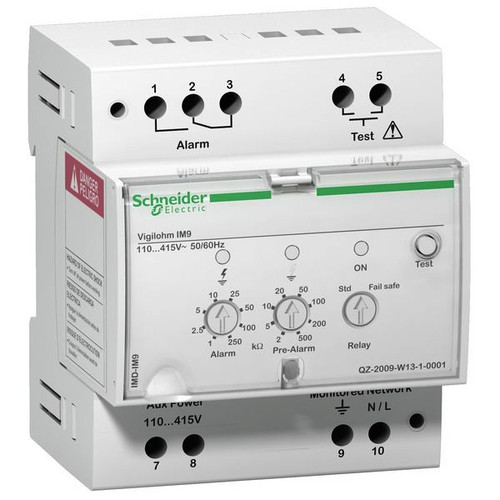

SCHNEIDER ELECTRIC IMD-IM9 VIGILOHM IM9 110-415 V AC

Dieses Gerät gehört zur Vigilohm Reihe, die für die Überwachung von ungeerdeten Energieversorgungen (IT-Systeme) gemäß den Installations- und Produktnormen entwickelt wurde. Gemäß den Normen wird empfohlen, Ihre Systeme mit Isolationsüberwachungsgeräten (IMD) auszurüsten. Dieses Gerät ist für die Überwachung von reinen AC-Systemen mit begrenzter Größe und geringen Störungen geeignet. Es misst den Netzisolationswiderstand durch Einspeisung eines Gleichstroms zwischen Netz und Erde. Die Konfiguration hängt von der Installation ab. Die Einstellungen sind auf der Vorderseite des Geräts verfügbar. Die Einstellungen betreffen Alarm- und Voralarmschwellen. Es ist mit einem manuellen Autotest ausgestattet. Fällt der Isolationswiderstand des Systems unter den eingestellten Schwellenwert, d.h. liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald kein Fehler mehr erkannt wird, wird der Alarm gelöscht und das Alarmrelais kehrt in den Normalzustand zurück. Dieses Produkt kann auf einer DIN-Schiene installiert werden.
