SCHNEIDER ELECTRIC

01566254

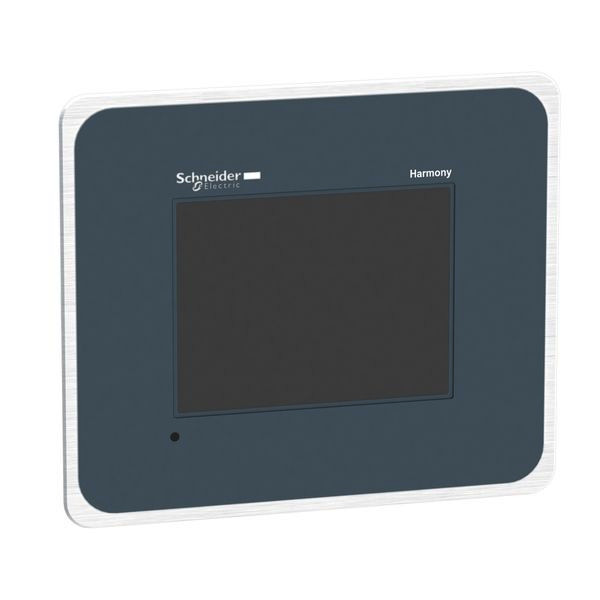

SCHNEIDER ELECTRIC HMIGTO2315 Magelis Gto 5,7 Edelstahl

HMIGTO2315 3595864150253 HMIGTO2315
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
8 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Optimum Panels Standard, 7,0" WVGA (breit), 800 x 480 Pixel
24 V-, 8 Funktionstasten, 1x COM1, 1x COM2, 2 x USB Optimum Panels in Edelstahlausführung mit 24 V-Gleichspannung und Farb-Touchscreen. 3,5 Zoll bis 12,1 Zoll. Optimized Touchpanel, Edelstahl. Dateneingabe Touchscreen, Displaytyp 320x240 Pixel QVGA- 5,7- TFT, Ethernet_RJ45 1, Schnittstellen 2 USB, Speicher 96 MB, Steckplatz SD ja. Terminals werden mit Befestigungsset (Schraubschellen), Sperrvorrichtung für USB-Anschlussstecker und Anweisungen geliefert. Die Dokumentation zur Einrichtung der Magelis-GTO-Terminals ist in einem elektronischen Format in der Vijeo-Designer-Konfigurationssoftware enthalten. Erweiterung des Speicherplatzes mit 4 GB-SD-Karte möglich HMI ZSD4G. Die Edelstahlausführung weist einen Edelstahlrahmen an der Vorderseite auf. Nur diese Ausführung bietet die Schutzart IP 66K.

Merkmale

Bildschirmdiagonale 5.7 Zoll
Verpackungseinheit 1
Verpackungseinheit 8
Gewicht 1,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85371091
Einbautiefe 59.5 mm
Betriebstemperatur 0 - 50.0 °C
Anzahl der HW-Schnittstellen Industrial Ethernet 2
Anzahl der HW-Schnittstellen seriell RS-232 1
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen USB 2
Anzahl der HW-Schnittstellen sonstige 1
Unterstützt Protokoll für MODBUS ja
Unterstützt Protokoll für sonstige Bussysteme ja
Mit Farbdisplay ja
Anzahl der Farben des Displays 65536
Anzahl der Bildpunkte, horizontal 320 DPI
Anzahl der Bildpunkte, vertikal 240 DPI
Mit Meldungsanzeige ja
Mit Meldesystem (inkl. Puffer und Quittierung) ja
Prozesswertdarstellung (Ausgabe) möglich ja
Prozesswertvorgabe (Eingabe) möglich ja
Mit Rezepturen ja
Mit Druckausgabe ja
Zusätzliche Softwarekomponenten, ladbar ja
Schutzart (IP), frontseitig IP66
Mit SW-Schnittstellen ja
Breite der Front 213.5 mm
Höhe der Front 181 mm
Wand-/Direktmontage möglich ja
IO-Link Master ja
Unterstützt Protokoll für EtherNet/IP ja
Versorgungsspannung bei DC 24 - 24.0 V
Ausführung des Displays TFT
Nutzbarer Projektspeicher/Anwenderspeicher 96000 kByte
Spannungsart der Versorgungsspannung AC/DC
Anzahl der Graustufen/Blaustufen des Displays 16
Touch-Technologie Resistiv-Touch
Schutzart (NEMA), frontseitig 4X
Kurzbeschreibung Optimized Touchpanel, Edelstahl, 320x240 Pixel QVGA- 5,7" TFT, 96 MB
eClass 11.0 - Klasse 27330201
UNSPSC 14.0801 - Klasse 32151703
