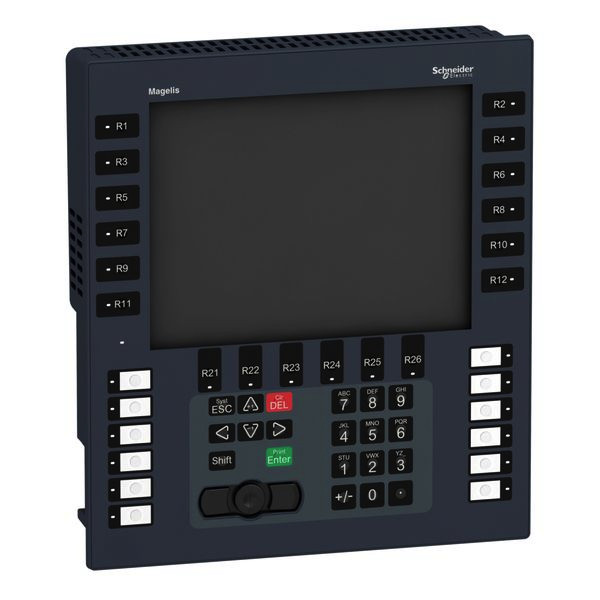

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

03571178
SCHNEIDER ELECTRIC HMIGK5310 Magelis Operating Panel mit So

HMIGK5310 3606480992094 HMIGK5310
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
16 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Optimum Panels mit Tasten und Touchscreen. 5,7 Zoll und 10,4 Zoll. Optimum HMI mit Touchpanel und Tastenbedienung. Dateneingabe Touchscreen, 50 Tasten, Industrieller Trackpoint, Displaytyp 640 x 480 Pixel, 65K Farben, Ethernet_RJ45 1, Schnittstellen 2 USB, Speicher 128MB, Steckplatz SD JA. Attraktives Panel für alle Einsatzgebiete wo Schmutz oder schwere Handschuhe eine Bedienung über den Touchscreen erschweren würde. Bis 50 Tasten inklusive frei definierbaren Tasten, Service sowie einem industriellen Trackpoint. Erweiterung des Speicherplatzes mit 4 GB-SD-Karte möglich HMI ZSD4G. Einbau und Projekt kompatibel zum Vorgänger XBTGK.

Merkmale

Bildschirmdiagonale 10.4 Zoll
Verpackungseinheit 1
Verpackungseinheit 16
Gewicht 4,86
Gewichtseinheit KG
Gewichtbezugsmenge 1
Einbautiefe 76 mm
Geeignet für Sicherheitsfunktionen ja
Betriebstemperatur 0 - 55.0 °C
Anzahl der HW-Schnittstellen Industrial Ethernet 1
Anzahl der HW-Schnittstellen seriell RS-232 1
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen USB 2
Unterstützt Protokoll für TCP/IP ja
Unterstützt Protokoll für MODBUS ja
Unterstützt Protokoll für sonstige Bussysteme ja
Mit Farbdisplay ja
Anzahl der Farben des Displays 65536
Anzahl der Bildpunkte, horizontal 1024 DPI
Anzahl der Bildpunkte, vertikal 1024 DPI
Anzahl der Funktionstasten, programmierbar 18
Mit Alpha Tastatur ja
Mit Meldungsanzeige ja
Mit Meldesystem (inkl. Puffer und Quittierung) ja
Prozesswertdarstellung (Ausgabe) möglich ja
Prozesswertvorgabe (Eingabe) möglich ja
Mit Rezepturen ja
Mit Druckausgabe ja
Zusätzliche Softwarekomponenten, ladbar ja
Schutzart (IP), frontseitig IP65/IP67
Mit SW-Schnittstellen ja
Breite der Front 296 mm
Höhe der Front 332 mm
Wand-/Direktmontage möglich ja
Versorgungsspannung bei DC 24 - 24.0 V
Ausführung des Displays TFT
Nutzbarer Projektspeicher/Anwenderspeicher 128000 kByte
Spannungsart der Versorgungsspannung AC/DC
Anzahl der Tasten mit LED 20
Anzahl der Systemtasten 8
Touch-Technologie Resistiv-Touch
Schutzart (NEMA), frontseitig 4X
Leistungsaufnahme 11.4 W
Kurzbeschreibung Harmony GK 10? Operator Panel mit Soft-Keyboard, 30 Tasten
