Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 320 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

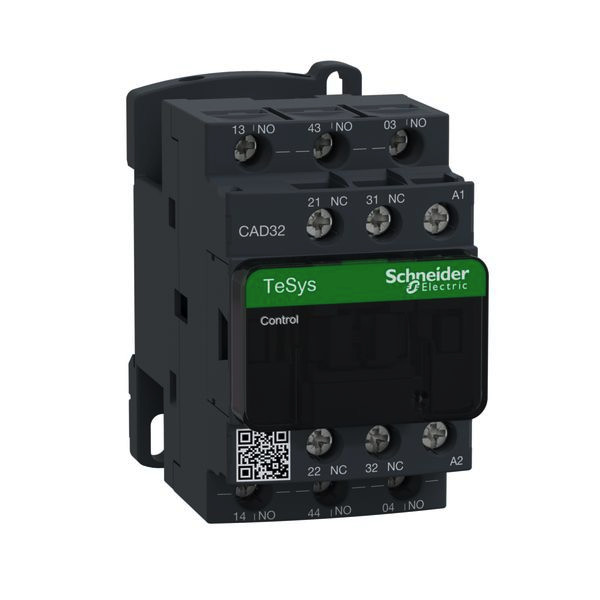

TeSys D-Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 440V. Es bietet 5 Kontakte (3S + 2Ö), eine 48V 50/60Hz-AC-Spule, Anschluss über Schraubklemmen. Für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10800 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 320 |
| Verpackungseinheit | 20 |
| Gewicht | 0,35 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 - 48.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 - 48.0 V |
| Spannungsart zur Betätigung | AC |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Kurzbeschreibung | Hilfsschütz, 3S+2Ö, 48V 50/60Hz |
| Höhe | 77 mm |
| Tiefe | 95 mm |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 0.005 A |
| Bemessungsbetriebsstrom | 10 A |
| Betriebsspannung bei AC 50 Hz | 690 - 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690.0 V |
| eClass 11.0 - Klasse | 27371001 |
| UNSPSC 14.0801 - Klasse | 39122307 |
