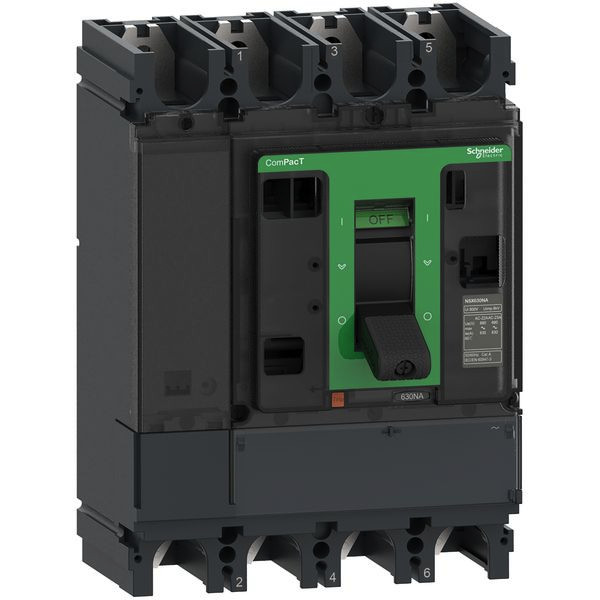

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04611304
SCHNEIDER ELECTRIC C634630S Lasttrennschalter ComPacT NSX63

C634630S 3606482002906 C634630S
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
2 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Bei diesem ComPacT NSX630NA handelt es sich um einen kompletten 4-poligen Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 630 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 4-polige Ausführung betragen 185 mm x 255 mm x 110 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.

Merkmale

Breite 185 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 2
Gewicht 7,25
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 630 A
Bemessungsbetriebsspannung 690 - 690.0 V
Schutzart (IP), frontseitig IP30
Anzahl der Schalter 1
Verriegelbar ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Knebel
Ausführung als Hauptschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Bemessungskurzzeitstromfestigkeit Icw 6 kA
Farbe des Betätigungselements schwarz
Geeignet für Bodenbefestigung ja
Geeignet für Frontbefestigung 4-Loch ja
Geeignet für Verteilereinbau ja
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Motorantrieb optional ja
Spannungsauslöser optional ja
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsdauerstrom bei AC-23, 400 V 630 A
Höhe 255 mm
Tiefe 110 mm
Kurzbeschreibung Lasttrennschalter ComPacT NSX630NA, 4 poles, 630 A, AC22A, AC23A
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
