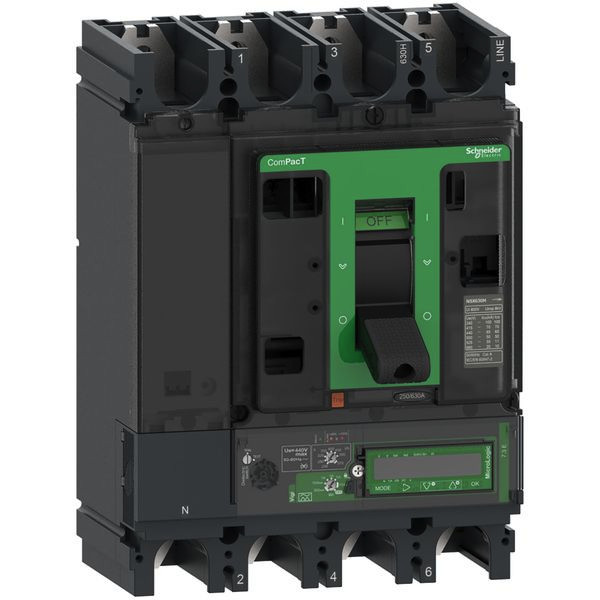

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Der ComPacT NSX400H ist ein kompletter, platz- und ausschaltleistungsoptimierter, fester 4P3D Kompaktleistungsschalter. Es ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 70kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 440VAC 50/60Hz. Dieses Produkt enthält einen elektronischen MicroLogic 7.3 E Vigi-Auslöser mit 400 A Nennstrom und einem integrierten einstellbaren Fehlerstromschutz. Der Auslöser MicroLogic 7.3 E Vigi bietet einen einstellbaren Langzeit-, Kurzzeit- und unverzögerten Schutz. MicroLogic 7.3 E Vigi verfügt über ein integriertes Anzeigegerät für die Feineinstellung und Anzeige der Energie (Energiezähler). Diese 4-polige Version (185mm x 255mm x 110mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Es entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marine-Spezifikationen. ComPacT NSX400H ist Teil der Schneider Electric EcoStruxure Power-Architektur.
Merkmale
| Schutzart (IP) | IP40 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 10 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 400 A |
| Überlastauslöser Stromeinstellung | 160 - 400 A |
| Bemessungsspannung | 440 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Mit Ausgelöstmelder | ja |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 70 kA |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 240 - 4000 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 4800 - 600 A |
| Integrierter Erdschlussschutz | ja |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 99.2 W |
| Kurzbeschreibung | Kompaktleistungsschalter ComPacT NSX400H, 70kA/415 VAC, MicroLogic 7.3 E Vigi 400 A, 4P4D |
| eClass 11.0 - Klasse | 27370409 |
| UNSPSC 14.0801 - Klasse | 39121601 |
