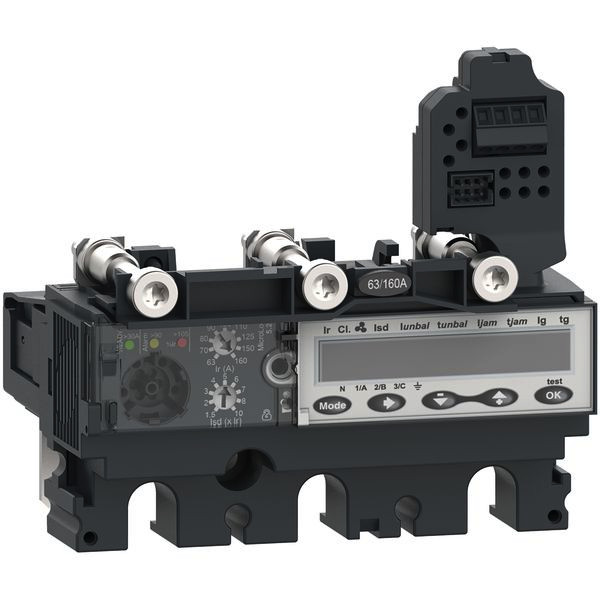

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04566198
SCHNEIDER ELECTRIC C2535E250 Elektronisches Auslösegerät Mi

C2535E250 3606481999696 C2535E250
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
11 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Bei diesem elektronischen Auslösegerät MicroLogic 5.2 E (Energy) handelt es sich um ein 3-poliges 3d-Auslösegerät, das bei Leistungsschaltern ComPacT NSX 250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 250 A ist die beste Wahl für alle Standard- und Sonderanwendungen. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. MicroLogic 5.2 E zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 5.2 E ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Merkmale

Breite 104.7 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 11
Gewicht 0,55
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 250 A
Kurzschlussauslöserfunktion verzögert
Überlastauslöser Stromeinstellung 100 - 250.0 A
Ausführung des Motorschutzes elektronischer Auslöser
Höhe 96.9 mm
Tiefe 90.3 mm
Spannungsart der Versorgungsspannung DC
Externe Stromversorgung erforderlich ja
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 250 A
Versorgungsspannung bei DC 24 - 24.0 V
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Stromeinstellung unverzögerter Kurzschlussauslöser 3000.0 - 375 A
Stromeinstellung verzögerter Kurzschlussauslöser 150 - 2500.0 A
Kurzbeschreibung Elektronisches Auslösegerät MicroLogic 5.2E 250A 3P3D für Leistungsschalter ComPacT NSX250
eClass 11.0 - Klasse 27370410
UNSPSC 14.0801 - Klasse 39121600
