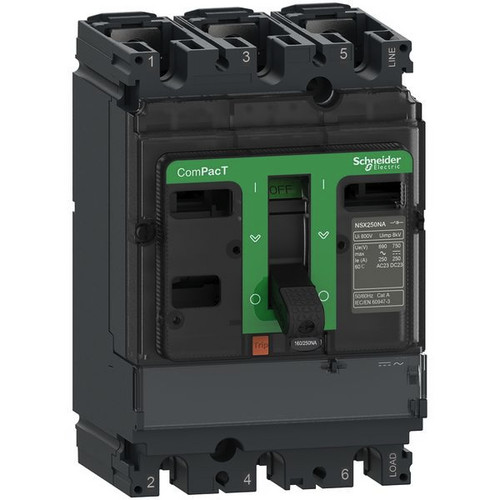

Abbildung ähnlich
04610963
SCHNEIDER ELECTRIC C253250S Lasttrennschalter ComPacT NSX25
C253250S
3606481999276
C253250S
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 7 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Dieser ComPacT NSX250NA ist ein kompletter 3-poliger Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 250 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 3-polige Ausführung betragen 105 mm x 161 mm x 86 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
Merkmale
| Breite | 105 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 7 |
| Gewicht | 1,98 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 250 A |
| Bemessungsbetriebsspannung | 690 - 690.0 V |
| Schutzart (IP), frontseitig | IP30 |
| Anzahl der Schalter | 1 |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungskurzzeitstromfestigkeit Icw | 3.5 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Motorantrieb optional | ja |
| Spannungsauslöser optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsdauerstrom bei AC-23, 400 V | 250 A |
| Höhe | 161 mm |
| Tiefe | 86 mm |
| Kurzbeschreibung | Lasttrennschalter ComPacT NSX250NA, 3 poles, 250 A, AC22A, AC23A |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
