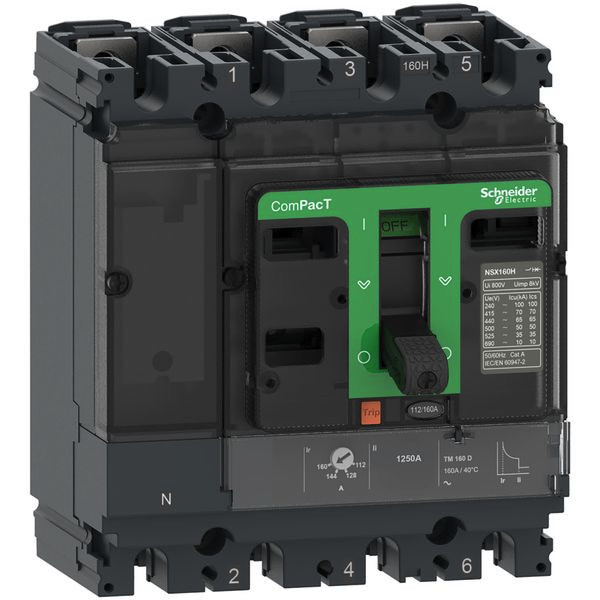

Abbildung ähnlich
04611408
SCHNEIDER ELECTRIC C10H6TM016 Kompaktleistungsschalter ComP
C10H6TM016
3606481998668
C10H6TM016
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Dieser ComPacT NSX100H ist ein kompletter 4P3D fester Kompaktleistungsschalter, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Er ist eine optimale Wahl für alle Standard- und Spezialanwendungen. Das Ausschaltvermögen (Icu) beträgt 70kA rms bei 415VAC 50/60Hz. Die Betriebsspannung beträgt 690VAC 50/60Hz. In diesem Produkt ist ein thermisch-magnetischer Auslöser (TMD) mit 16 A Nennstrom integriert. Der Auslöser TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 4-polige Version (140mm x 161mm x 86mm) wird mit einer Vielzahl von optionalen Funktionen und Zubehör geliefert. Er entspricht den internationalen Normen (IEC 60947), CCC, EAC und den Marinespezifikationen. ComPacT NSX100H ist Teil der Schneider Electric EcoStruxure Power-Architektur.
Merkmale
| Schutzart (IP) | IP40 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 2,29 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 16 A |
| Überlastauslöser Stromeinstellung | 100.0 - 70 A |
| Bemessungsspannung | 690 - 690.0 V |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Knebel |
| Mit Ausgelöstmelder | ja |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 70 kA |
| Motorantrieb optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Hutschienenmontage optional | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Verlustleistung | 11.68 W |
| Kurzbeschreibung | Kompaktleistungsschalter ComPacT NSX100H mit TM16D 4P3D 16 A, 70kA/415 VAC |
| eClass 11.0 - Klasse | 27370409 |
| UNSPSC 14.0801 - Klasse | 39121601 |
