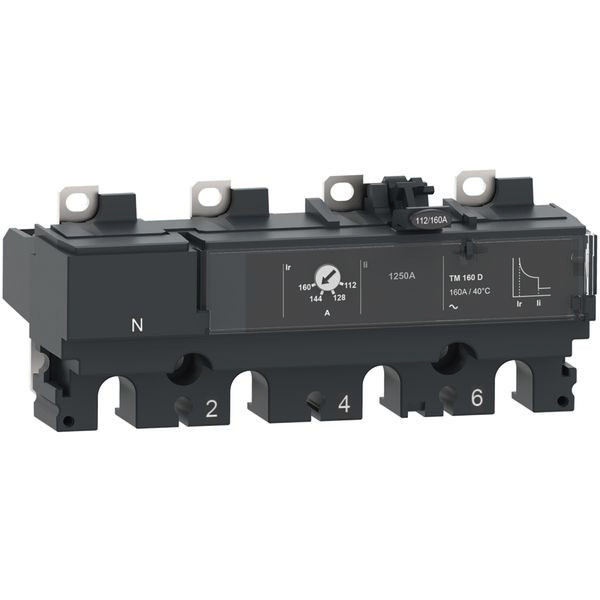

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04611398
SCHNEIDER ELECTRIC C106TM050 Auslösegerät thermomagnetisch

C106TM050 3606481999962 C106TM050
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
23 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Der TM50D ist ein 4-poliger thermischmagnetischer 3D-Auslöser, der in ComPacT NSX 100/160 Kompaktleistungsschaltern verwendet wird. Dieser thermisch-magnetische Auslöser mit 50 A Nennstrom ist die optimale Wahl für alle Verteilungsanwendungen. Er verfügt über einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Kurzschlussschutz. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, wenn es mit dem PowerTag NSX und dem ComPacT NSX-Grundrahmen verbunden ist.

Merkmale

Breite 139.7 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 23
Gewicht 0,51
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 50 A
Kurzschlussauslöserfunktion unverzögert
Überlastauslöser Stromeinstellung 35 - 50.0 A
Ausführung des Motorschutzes thermischer/magnetischer Auslöser
Höhe 60.6 mm
Tiefe 88.2 mm
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 50 A
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Stromeinstellung unverzögerter Kurzschlussauslöser 500 - 500.0 A
Kurzbeschreibung Auslösegerät thermomagnetisch TM50D für ComPacT NSX 100/160 Kompaktleistungsschalter 50 A, 4P3D
