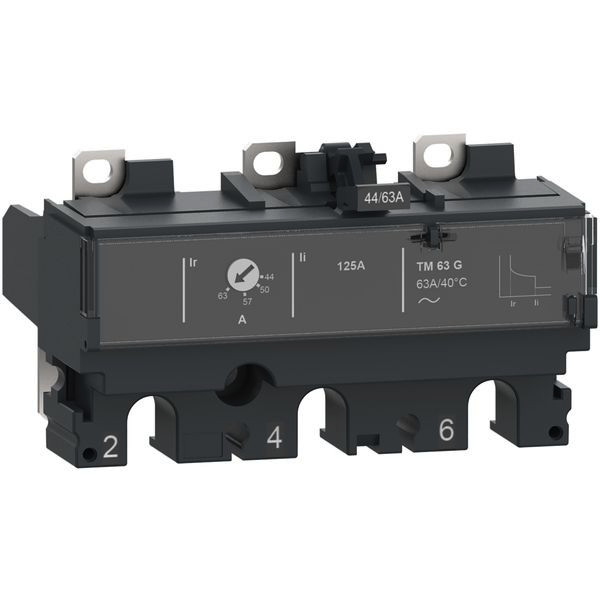

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04610394
SCHNEIDER ELECTRIC C103MG016 Auslösegerät thermomagnetisch

C103MG016 3606482000483 C103MG016
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
28 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Bei diesem TM16G handelt es sich um ein 3-poliges 3d-thermo-magnetisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 100 zum Einsatz kommt. Dieses thermo-magnetische Auslösegerät mit einer Nennleistung von 16 A ist die beste Wahl für Generatorschutzanwendungen. Sie verfügt über einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz gegen Kurzschlüsse. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Merkmale

Breite 104.7 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 28
Gewicht 0,44
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 16 A
Kurzschlussauslöserfunktion unverzögert
Überlastauslöser Stromeinstellung 11.2 - 16.0 A
Ausführung des Motorschutzes thermischer/magnetischer Auslöser
Höhe 60.6 mm
Tiefe 88.2 mm
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 16 A
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Stromeinstellung unverzögerter Kurzschlussauslöser 63 - 63.0 A
Kurzbeschreibung Auslösegerät thermomagnetisch TM16G Generatorschutz 16A 3P3D für Leistungsschalter ComPacT NSX100-250
eClass 11.0 - Klasse 27370410
UNSPSC 14.0801 - Klasse 39121600
