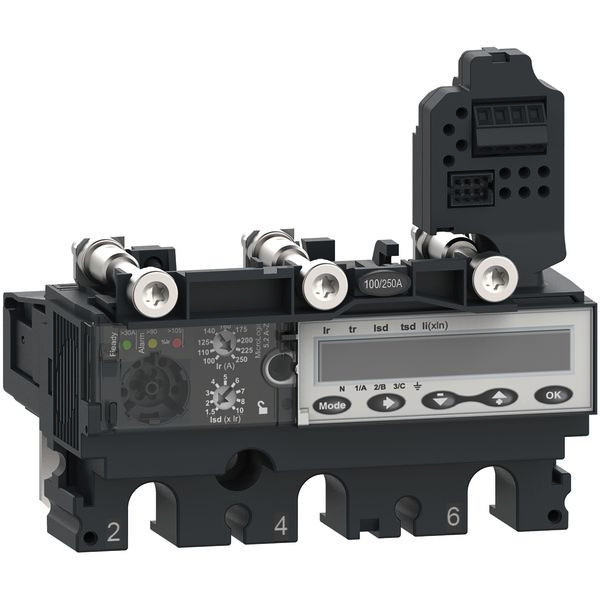

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04610382
SCHNEIDER ELECTRIC C1035Z100 Elektronisches Auslösegerät Mi

C1035Z100 3606482000629 C1035Z100
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Bei diesem elektronischen 3-poligen 3d-Auslösegerät MicroLogic 5.2 A-Z handelt es sich um ein elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 100/160/250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 100 A wird in speziellen 2/3-Verteilsystemen mit 16 Hz für Bahnanwendungen verwendet. Er verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren kurzzeitverzögerten Kurzschlussschutz und unverzögerten Kurzschlussschutz. MicroLogic 5.2 A-Z zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 5.2 A-Z ist mit einem Anzeigemodul ausgestattet, das Strommessungen liefert und Feineinstellungen ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Merkmale

Breite 104.7 mm
Polzahl 3
Verpackungseinheit 1
Gewicht 0,55
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 100 A
Kurzschlussauslöserfunktion verzögert
Überlastauslöser Stromeinstellung 100.0 - 40 A
Ausführung des Motorschutzes elektronischer Auslöser
Höhe 96.9 mm
Tiefe 90.3 mm
Spannungsart der Versorgungsspannung DC
Externe Stromversorgung erforderlich ja
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 100 A
Versorgungsspannung bei DC 24 - 24.0 V
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Stromeinstellung unverzögerter Kurzschlussauslöser 150 - 1500.0 A
Stromeinstellung verzögerter Kurzschlussauslöser 1000.0 - 60 A
Kurzbeschreibung Elektronisches Auslösegerät MicroLogic 5.2 AZ 16 Hz 2/3 Netzschutz 100A 3P3D für Leistungsschalter ComPacT NSX100-250
