Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04566187
SCHNEIDER ELECTRIC C1032D100 EasyLogic PM2230, Universalmes

C1032D100 3606481999634 C1032D100
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
24 ST Menge übernehmen
192 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

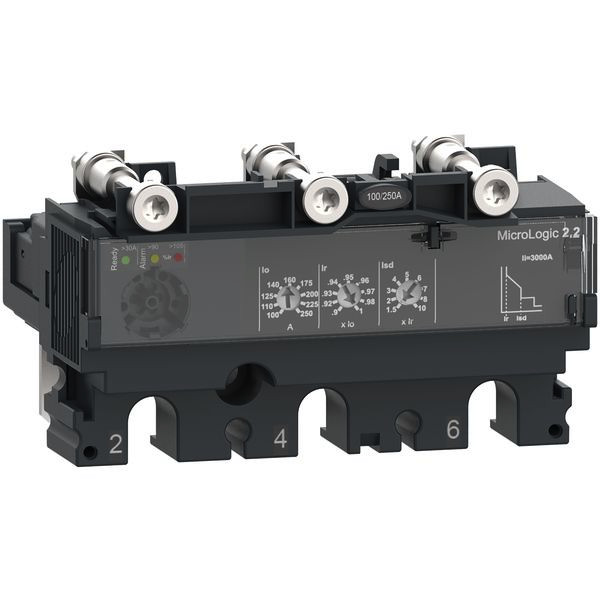

Bei diesem MicroLogic 2.2 handelt es sich um ein 3-poliges 3d elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 100/160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 100 A ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.2 zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Merkmale

Breite 104.7 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 24
Verpackungseinheit 192
Gewicht 0,43
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsdauerstrom Iu 100 A
Kurzschlussauslöserfunktion verzögert
Überlastauslöser Stromeinstellung 100.0 - 40 A
Ausführung des Motorschutzes elektronischer Auslöser
Höhe 59.7 mm
Tiefe 89.4 mm
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 100 A
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Stromeinstellung unverzögerter Kurzschlussauslöser 1500 - 1500.0 A
Stromeinstellung verzögerter Kurzschlussauslöser 1000.0 - 60 A
Kurzbeschreibung Elektronisches Auslösegerät MicroLogic 2.2 100A 3P3D für Leistungsschalter ComPacT NSX100-250
