03566121 SCHNEIDER ELECTRIC BMEH584040 Redundante HSBY-Prozessormodu
BMEH584040
3606485439990
BMEH584040
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

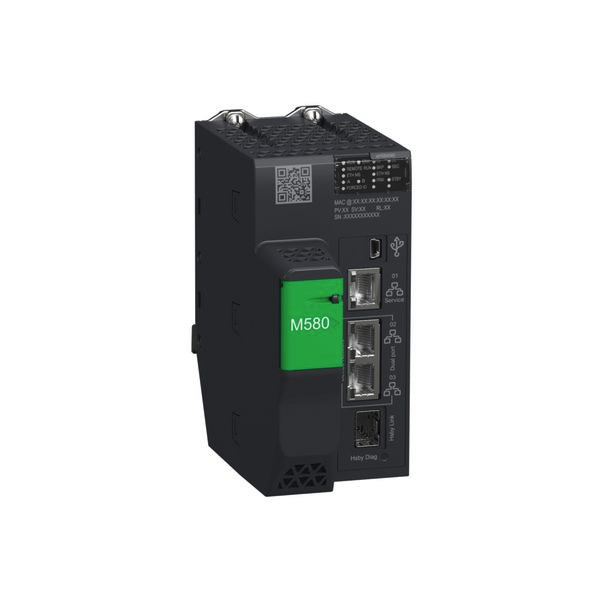

Dieser redundante Prozessor ist Teil der Modicon M580-Reihe, einem Angebot von speicherprogrammierbaren Automatisierungssteuerungen (PAC) und sicherheitsrelevanten speicherprogrammierbaren Steuerungen (SPS) mit integriertem Ethernet. Dieses Produkt bietet eine maximale Konfiguration von 16 dezentralen Racks mit bis zu 16.384 digitalen E/A-Kanälen und 4.096 analogen E/A-Kanälen. Die Automatisierungsplattform Modicon M580 erfüllt die Anforderungen der TC-Behandlung (Behandlung für alle Klimazonen) und kann in einem Temperaturbereich von 0°C bis +60°C/32°F bis 140°F betrieben werden. Er verfügt über 1 Ethernet-Anschluss für den Service, 2 Ethernet-Anschlüsse für ein Ring-Remote-E/A-Netzwerk (nur Remote-EA-Racks) und 1 USB-Mini-B-Anschluss für die Programmierkonsole. Es verfügt über einen integrierten RAM-Speicher von 16 MB für Programme, 2.048 KB für Daten, 10 KB für den Systemspeicher und einen erweiterbaren Flash-Speicher von 4 GB für die Datenspeicherung. Dieses Produkt ist nach IP20 eingestuft und bietet eine MTBF von 644.562 Stunden. Dieses Modul erfüllt die Anforderungen von Anwendungen in den Bereichen Transport, Wasser und Abwasser, verpackte Konsumgüter, Bergbau, Mineralien, Metalle, Stromerzeugung, Energie und Chemie sowie Rechenzentren. Dieses Produkt entspricht den CE-, UL-, CSA-, RCM-, EAC- und UKCA-Normen und ist für Anwendungen in der Stromerzeugung, der Handelsmarine, der Eisenbahn und in Gefahrenzonen zertifiziert. Dieser Prozessor ist kompatibel mit Modicon X80- und Quantum-Modulen mit RJ45- (490NAC0100) und LWL-Singlemode- (490NAC0201) Verbindungen zum Aufbau einer redundanten Architektur. Die CPU muss in den mit 00 und 01 gekennzeichneten Modulträger-Steckplätzen installiert werden, wobei 2 Schrauben auf der Oberseite der CPU angebracht werden müssen, um das Modul im Modulträger zu halten. Dieses Produkt kann in Kombination mit Modicon X80 (E/A, Backplane, Kabel) verwendet werden und arbeitet mit der Programmiersoftware EcoStruxure Control Expert. Modicon M580 verbessert die Zuverlässigkeit und Nachhaltigkeit sowie die Produktivität durch hohe Leistung und erhöht die betriebliche Rentabilität durch effizienten Zugriff auf Daten.
Merkmale
Breite | 130.3 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Gewicht | 1,22 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | modular |
Höhe | 134.6 mm |
Tiefe | 64.6 mm |
Geeignet für Sicherheitsfunktionen | ja |
Spannungsart der Versorgungsspannung | DC |
Speicherart | NVRAM |
Bearbeitungszeit (1K, Binäranweisung) | 0.025 ms |
Anzahl der HW-Schnittstellen Industrial Ethernet | 4.0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 0.0 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0.0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 0.0 |
Anzahl der HW-Schnittstellen USB | 1.0 |
Anzahl der HW-Schnittstellen parallel | 0.0 |
Anzahl der HW-Schnittstellen sonstige | 0.0 |
Programmspeichererweiterung möglich | ja |
Unterstützt Protokoll für TCP/IP | ja |
Unterstützt Protokoll für ASI | ja |
Redundanzfähigkeit | ja |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
Anzahl der Schnittstellen PROFINET | 0.0 |
Anzahl der HW-Schnittstellen Wireless | 0.0 |
Rack-Montage möglich | ja |
IO-Link Master | ja |
Anzahl der Relaisausgänge | 0.0 |
Max. Anzahl der Zeitschaltuhren | 0.0 |
Performance Level nach EN ISO 13849-1 | ohne |
Unterstützt Protokoll für EtherNet/IP | ja |
Versorgungsspannung bei DC | 24.0 V |
Speichergröße | 16384.0 kByte |
Anzahl der digitalen Eingänge | 0.0 |
Anzahl der digitalen Ausgänge | 0.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
SIL nach IEC 61508 | ohne |
Kurzbeschreibung | Modicon M580 HSBY-CPU-Modul, 4040 Level 4 DIO + RIO, 16 MB, 61 Eth-Geräte, 16 Remote-E/A-Racks (X80 + Quantum E/A) |
