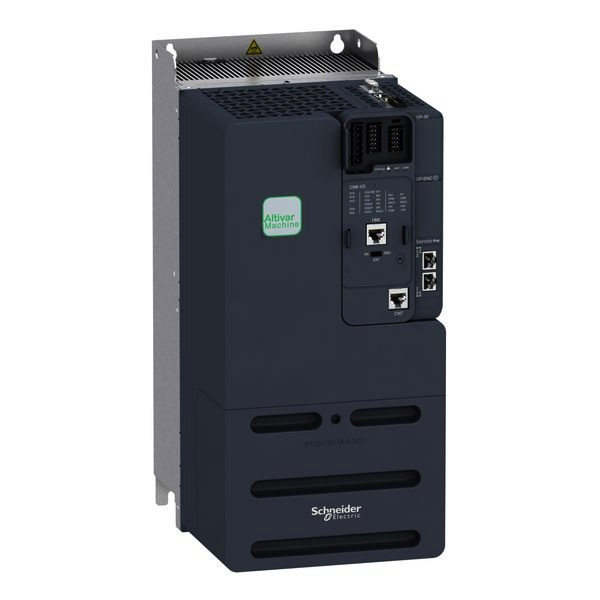

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04597351
SCHNEIDER ELECTRIC ATV340D22N4S Frequenzumrichter 22kW

ATV340D22N4S 3606489497910 ATV340D22N4S
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
2 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Altivar Machine ATV340. ein Frequenzumrichter für Maschinenhersteller (OEM), die High-Performance-Anwendungen für Drehstrommotoren mit oder ohne Geber von 0,75 bis 75 kW (1 bis 100 HP) realisieren. Leistungsversorgung 400V 3-Phasig, Leistung 22 kW (30 HP), Kommunikationschnittstelle Sercos, IP 20.

Merkmale

Schutzart (IP) IP20
Breite 180 mm
Verpackungseinheit 1
Verpackungseinheit 2
Gewicht 11,89
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 385 mm
Tiefe 249 mm
Anzahl der digitalen Eingänge 5
Anzahl der digitalen Ausgänge 2
Anzahl der analogen Eingänge 2
Anzahl der analogen Ausgänge 1
Unterstützt Protokoll für MODBUS ja
Mit PC-Anschluss ja
Unterstützt Protokoll für SERCOS ja
Netzspannung 380 - 480.0 V
Netzfrequenz 50/60 Hz
4-Quadrantenbetrieb möglich ja
Art des Umrichters U-Umrichter
Ausgangsphasenzahl 3
Eingangsphasenzahl 3
Einsatz im Industriebereich zulässig ja
Max. Ausgangsfrequenz 599 Hz
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 22 kW
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 22 kW
Relative symmetrische Netzspannungstoleranz 10 %
Relative symmetrische Netzfrequenztoleranz 5 %
Max. Ausgangsspannung 480 V
Nennausgangsstrom I2N 32 A
Kurzbeschreibung Frequenzumrichter, 22kW, 400V, 3 Phasig, ATV340 Sercos
