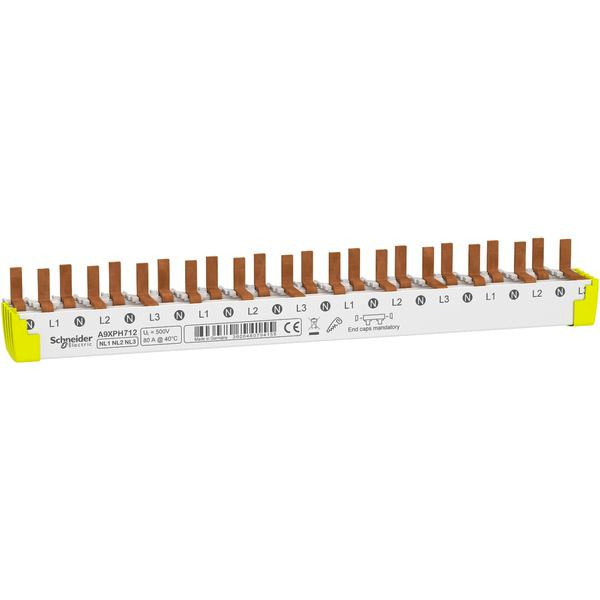

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01407946
SCHNEIDER ELECTRIC A9XPH712 Phasenschiene 12TE 3P+N 80A

A9XPH712 3606480794155 A9XPH712
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
40 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Phasenschiene Steg Acti 9 für FI/LS. 3-polig+N, ablängbar, 12 Module für 6 FI/LS, Nennstrom 80A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V. Farbe RAL 7016. Die Phasenschiene Steg für FI/LS erfüllt folgende Normen- IEC 60947-7-1 und IEC 61439-1.

Merkmale

Länge 216 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 5
Verpackungseinheit 40
Gewicht 0,16
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Isoliert ja
Anzahl der Phasen 3
Querschnitt 16 mm²
Bemessungsdauerstrom Iu 80 A
Ausführung des elektrischen Anschlusses Stift
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 4
Max. Bemessungsbetriebsspannung Ue 400 V
Teilungsmaß 9 mm
Farbe weiß
Breite in Teilungseinheiten 12
Kurzbeschreibung Phasenschiene für FI/LS, ablängbar, 3P+N, 12 Module für 6 FI/LS, 80A
Zuschneidbar ja
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117
